Leaderdrive (LHD LCS LSS LCD serisi muadili sıfır boşluklu redüktörler, yüksek hassasiyetli hareket kontrolü gerektiren savunma sanayi ve robotik uygulamalarda belirleyici bir bileşendir. Dişli boşluğu (backlash) kaynaklı konumlandırma hatalarını ortadan kaldırarak sistemlerin tekrarlanabilirliğini artırır. Taktik platformlarda, radar antenlerinde ve silah yönlendirme sistemlerinde kullanılan bu aktarma organları, açısal iletim hatası (angular transmission error – ATE) değerlerini minimuma indirir. Leaderdrive (LHD LCS LSS LCD ailesine alternatif arayan tasarımcılar için muadil ürünlerin teknik karşılaştırması, proje maliyetleri ve tedarik süreçleri açısından belirleyicidir.
Redüktör Seçiminde Kritik Performans Parametreleri
Sıfır boşluklu redüktörlerde en büyük performans düşmanı, dişli çiftleri arasındaki mikro boşluklardır. Bu boşluklar, tork yönü değişimlerinde kayıp hareket (lost motion) olarak ortaya çıkar ve konum geri besleme döngüsünde osilasyonlara neden olur. Leaderdrive (LHD LCS LSS LCD serisi muadili ürünlerde bu sorun, özel diş profili tasarımı ve ön yüklemeli (preload) rulman düzenekleriyle çözülür. Döner tabla uygulamalarında, devrilme momenti (tilting moment) altında bile sabit bir burulma rijitliği (torsional stiffness) sağlanması gerekir. Bu nedenle muadil redüktörlerin gövde yapıları, dökme demir yerine yüksek mukavemetli alaşımlı çelikten imal edilir.
Tasarım aşamasında dikkat edilmesi gereken bir diğer parametre ise atalet momenti (inertia) dengesidir. Servo motorun dinamik tepkisi, redüktörün ataletinin motora oranıyla doğrudan ilişkilidir. Bu oran 10:1’i aştığında sistem bant genişliği düşer ve kontrol kararlılığı bozulur. Leaderdrive muadili sıfır boşluklu redüktörlerde, kompakt gövde tasarımı sayesinde atalet momenti düşük tutulurken, yüksek anma torku (nominal torque) değerleri korunur. Bu denge, özellikle altı eksenli robot kollarının eklemlerinde kritik önem taşır.

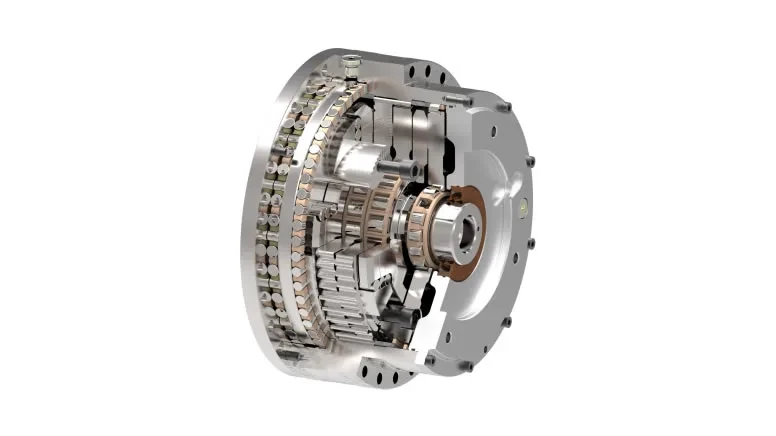

Dişli Aşınma Mekanizmaları ve Ömür Uzatma Yöntemleri
Dişli çarkların ömrünü belirleyen en önemli faktör, yüzey yorulması (pitting) direncidir. Hertz temas gerilmesi, malzemenin yorulma sınırını aştığında mikro çatlaklar oluşur ve bu çatlaklar zamanla ilerleyerek diş profilinde oyuklara dönüşür. Leaderdrive (LHD LCS LSS LCD serisi muadili ürünlerde bu sorunu geciktirmek için dişliler, bilyalı dövme (shot peening) işlemine tabi tutulur. Bu işlem, yüzeyde artık basma gerilmesi oluşturarak çatlak ilerlemesini yavaşlatır ve yorulma ömrünü yaklaşık %30 oranında artırır.
Ayrıca, dişli yüzeylerinin taşlama sonrası honlama işlemiyle mikro pürüzlülüğü 0.2 mikronun altına indirilir. Bu sayede yağ filminin oluşumu iyileşir ve sürtünme katsayısı düşer. Agresif çalışma koşullarında, özellikle yüksek ortam sıcaklıklarında, sızdırmazlık (sealing) elemanlarının performansı da dişli ömrünü doğrudan etkiler. Muadil redüktörlerde FKM (florokarbon) veya HNBR (hidrojene nitril) conta malzemeleri kullanılarak, -40°C ile +120°C aralığında güvenilir sızdırmazlık sağlanır.
Leaderdrive Muadili Ürünlerde Performans Karşılaştırması
LHD, LCS, LSS ve LCD serileri arasındaki temel farklılıklar, tork yoğunluğu ve montaj konfigürasyonundan kaynaklanır. Örneğin, LHD serisi içi boş şaft (hollow shaft) tasarımıyla kablo ve şaft geçişine izin verirken, LSS serisi daha kompakt bir gövdeye sahiptir. Muadil ürün seçiminde aşağıdaki teknik verilerin karşılaştırılması gerekir:
| Parametre | LHD Muadili | LCS Muadili | LSS Muadili | LCD Muadili |
|---|---|---|---|---|
| Anma Torku (Nm) | 150 – 900 | 80 – 450 | 50 – 300 | 200 – 1200 |
| Maks. Hız (rpm) | 3000 | 4000 | 5000 | 2500 |
| Tekrarlı Konum Doğruluğu (arcmin) | ±0.5 | ±0.7 | ±1.0 | ±0.3 |
| Burulma Rijitliği (Nm/arcmin) | 25 – 120 | 15 – 70 | 10 – 45 | 40 – 180 |
| Devrilme Momenti (Nm) | 800 – 4500 | 400 – 2200 | 250 – 1500 | 1200 – 6000 |
| Ağırlık (kg) | 8 – 45 | 5 – 25 | 3 – 15 | 12 – 70 |
Tabloda dikkat çeken bir detay var: LCD serisi muadilleri en yüksek tork yoğunluğunu sunsa da izin verilen maksimum hızı düşüktür. Bu nedenle, yüksek hız gerektiren paletleme robotlarında LSS muadili, ağır yük taşıyan döner tablalarda ise LCD muadili öne çıkar.
Tork Dalgalanması ve Rezonans Analizi
Çalışma sırasında dişli kavramasındaki periyodik değişimler, tork dalgalanmasına (torque ripple) neden olur. Bu dalgalanma, sistemin doğal frekansıyla çakıştığında rezonans oluşur ve titreşim seviyeleri tehlikeli boyutlara ulaşır. Leaderdrive muadili sıfır boşluklu redüktörlerde, sikloid disk profillerinin optimize edilmesiyle tork dalgalanması %5’in altına çekilir. Ayrıca, gövde üzerindeki titreşim sönümleme halkaları, yüksek frekanslı gürültüyü azaltır.
Rezonans riskini değerlendirmek için modal analiz (FEA) yapılması önerilir. Sistemin ilk doğal frekansı, redüktörün burulma rijitliği ve bağlı kütlelerin atalet momentine bağlıdır. Bu frekans, motorun çalışma frekans aralığına denk geliyorsa, ya redüktör boyutu büyütülmeli ya da elastik kaplin kullanılmalıdır.
Uygulama Adımları ve Montaj Süreci
Leaderdrive (LHD LCS LSS LCD serisi muadili bir redüktörün devreye alınması, dikkatli bir planlama gerektirir. İlk adım, mil uyumluluğunun kontrol edilmesidir. Konik sıkma halkalı (shrink disc) bağlantılar, yüksek tork aktarımında en güvenilir yöntemdir. Bu bağlantıda sıkma torku, üreticinin belirttiği değerlerde uygulanmalı ve tork anahtarı kullanılmalıdır.
İkinci adım, yağlama miktarının doğru belirlenmesidir. Aşırı yağlama, karıştırma kayıplarını artırırken; yetersiz yağlama, dişli yüzeylerinde aşınmaya neden olur. Muadil ürünlerde genellikle sentetik polialfaolefin (PAO) bazlı yağlar önerilir. Yağ seviyesi, şaft merkezinin altında kalacak şekilde ayarlanmalıdır.
Üçüncü adım, elektriksel bağlantıların ve sensörlerin kalibrasyonudur. Eğer redüktöre entegre bir enkoder takılacaksa, sıfır konumu (home position) mutlaka mekanik olarak işaretlenmelidir. Bu işlem, açısal iletim hatası ölçümlerinin doğruluğunu artırır.
Son olarak, devreye alma testleri yapılmalıdır. Boşta çalışma testinde, anormal ses ve titreşim olup olmadığı kontrol edilir. Ardından, kademeli yük testleri ile sıcaklık artışı izlenir. 8 saatlik sürekli çalışmanın ardından gövde sıcaklığı, ortam sıcaklığının 40°C üzerine çıkmamalıdır.
Örnek Senaryo: Radar Anten Dönüş Sistemi
Bir savunma projesinde, 3 metre çapındaki radar anteninin azimut ekseninde Leaderdrive LHD 110 muadili bir redüktör kullanılması planlansın. Antenin ağırlığı 850 kg ve rüzgar yükü nedeniyle devrilme momenti 3200 Nm olarak hesaplanmıştır. Seçilen muadil redüktörün 4500 Nm devrilme momenti kapasitesi, 1.4 güvenlik faktörü sağlar. Acil durdurma torku (emergency stop torque) gereksinimi olan 1200 Nm değeri, redüktörün maksimum tork kapasitesi olan 1800 Nm’nin altında kaldığı için uygundur.
Sistemin toplam atalet momenti hesaplandığında, redüktörün ataletinin motor ataletine oranı 7.5:1 çıkar. Bu değer, stabil kontrol için kritik olan 10:1 sınırının altındadır. Ayrıca, MIL-STD-810H standardına göre yapılan rastgele titreşim testlerinde, redüktörün rezonans frekansı 320 Hz olarak ölçülmüştür. Bu frekans, helikopter gövdesinden aktarılan 20-500 Hz titreşim bandında olmadığı için risk oluşturmaz.
Redüktör Tedarikinde Dikkat Edilmesi Gerekenler
Leaderdrive muadili sıfır boşluklu redüktörlerin tedarikinde, tedarik zinciri güvenliği (supply chain security) en az teknik performans kadar önemlidir. Savunma Sanayi çözümleri projelerinde, yurt dışı bağımlılığının azaltılması ve kritik bileşenlerin yerli üretimle karşılanması hedeflenir. Bu bağlamda, muadil ürün tedarikçilerinin AS9100 havacılık ve savunma kalite yönetim sistemi sertifikasına sahip olması beklenir.
Ayrıca, toplam yaşam döngüsü maliyeti (low life cycle cost) hesaplamasında, sadece ilk satın alma fiyatı değil; bakım periyotları, yedek parça bulunabilirliği ve enerji verimliliği de dikkate alınmalıdır. Yerli muadil ürünler, genellikle daha kısa teslim süreleri ve daha düşük lojistik maliyetleri sunar. Bu durum, sistem duruş sürelerinin azaltılmasına (reducing downtime) doğrudan katkı sağlar.
Özellikle kalabalık üretim hatlarında, stoktan temin edilebilen muadil redüktörler büyük avantaj sağlar. Proje takvimine göre, 4-6 haftalık teslim süresi yerine, 1-2 hafta içinde tedarik edilebilen ürünler, prototip çalışmalarını hızlandırır. Bu hız, AR-GE departmanlarının iterasyon sayısını artırarak ürün geliştirme süresini kısaltır.
Doğru Modeli Seçmek İçin Kontrol Listesi
- Yük Karakteristiği: Sürekli tork, maksimum tork ve acil durdurma torkunu belirleyin.
- Hız Gereksinimi: Maksimum giriş hızı ve çalışma frekansını tanımlayın.
- Montaj Kısıtları: İçi boş şaft ihtiyacı veya kompakt gövde gereksinimi olup olmadığını netleştirin.
- Çevresel Koşullar: Sıcaklık aralığı, nem ve titreşim seviyelerini raporlayın.
- Sertifikasyon Gereksinimleri: AS9100, MIL-STD-810H gibi standartlara uygunluğu teyit edin.
Devreye Alma Testlerinde İzlenecek Adımlar
- Statik Test: Boşluk değerini ve burulma rijitliğini ölçün.
- Dinamik Test: Kademeli yük altında sıcaklık ve gürültü artışını izleyin.
- Rezonans Taraması: Farklı hız kademelerinde titreşim spektrumunu analiz edin.
- Konum Doğruluğu: Tekrarlı konumlandırma hatasını (repetitive accuracy) kaydedin.
Sıkça Sorulan Sorular
Leaderdrive LHD serisi ile LCS serisi arasındaki temel fark nedir?
LHD serisi, içi boş şaft tasarımıyla kablo ve mil geçişine olanak tanırken; LCS serisi daha kompakt bir gövde yapısına sahiptir. LHD muadilleri genellikle daha yüksek devrilme momenti kapasitesi sunarken, LCS muadilleri yüksek hız uygulamaları için uygundur.
Sıfır boşluklu redüktörlerde boşluk değeri zamanla artar mı?
Evet, dişli yüzeylerindeki aşınma nedeniyle boşluk değeri zamanla artabilir. Ancak, Leaderdrive (LHD LCS LSS LCD muadili ürünlerde kullanılan ön yüklemeli rulman düzenekleri ve sertleştirilmiş diş yüzeyleri bu artışı minimize eder. Düzenli yağlama ve periyodik kontrol ile boşluk değeri, ürün ömrü boyunca ±0.5 arcmin içinde tutulabilir.
Muadil redüktör seçerken hangi tork değerine göre hesap yapmalıyım?
Seçim yaparken üç farklı tork değerini dikkate almalısınız: anma torku (nominal torque) sürekli çalışma koşullarında, maksimum tork kısa süreli ivmelenmelerde ve acil durdurma torku (emergency stop torque) güvenlik gereksinimlerinde kullanılır. Anma torku, uygulamanın sürekli tork ihtiyacının en az 1.5 katı olmalıdır.
MIL-STD-810H testlerine uyumlu muadil ürünler hangileridir?
Savunma sanayi projeleri için tasarlanan LSS ve LCD serisi muadilleri, MIL-STD-810H şok ve titreşim testlerine tabi tutulmuştur. Bu ürünlerde kullanılan özel sızdırmazlık elemanları ve yüksek mukavemetli gövde malzemeleri, zorlu çevresel koşullara dayanıklılık sağlar.
Yerli muadil redüktörlerin tedarik süresi ne kadardır?
Stokta bulunan standart modeller için tedarik süresi genellikle 1-2 haftadır. Özel tasarım gerektiren projelerde bu süre 6-8 haftaya uzayabilir. Tedarik sürecini hızlandırmak için 3D CAD modeli ve teknik şartname ile erken iletişime geçmek önemlidir.
“Markalar, ticari unvanlar ve model kodları yalnızca çapraz referans, teknik bilgilendirme ve muadillik gösterimi amacıyla kullanılmıştır.”
Projeleriniz de teknik şartnamesine ve standartlara uygun redüktör çözümlerini belirlemek, 3D STEP/CAD dosyalarını talep etmek veya gizlilik sözleşmesi (NDA) altında teknik danışmanlık almak için mühendislik ekibimizle iletişime geçebilirsiniz.
