Nidec-Shimpo (VRL / VRB Serisi) Planet Redüktör Muadilleri

Nidec-Shimpo (VRL VRB Serisi) Planet Redüktör Muadilleri

Nidec-Shimpo VRL ve VRB serisi Planet Redüktörler ile Sikloid ($Cycloidal$) Sürücülerin Tork Yoğunluğu ve Hassasiyet Karşılaştırması, yüksek tork yoğunlukları ve kompakt gövde yapılarıyla endüstriyel otomasyonda sıkça tercih edilen güç aktarım elemanlarıdır. Ancak tedarik sürelerinin uzaması, fiyat dalgalanmaları veya proje bazlı teknik gereksinimlerin farklılaşması, üretim mühendislerini ve satın alma uzmanlarını bu redüktörlerin muadil alternatiflerini araştırmaya yönlendiriyor. Piyasada birebir kopya ürünler bulmak mümkün olmasa da, aynı montaj ölçülerine, mil merkez yüksekliklerine ve performans parametrelerine sahip, uluslararası standartlarda üretilmiş muadil redüktörler mevcuttur.

Savunma Sanayi çözümleri, tıbbi cihaz üretimi ve yüksek hassasiyetli robotik uygulamalarda kullanılan bu redüktörlerin muadilini seçerken yalnızca fiyat odaklı hareket etmek ciddi sorunlara yol açabilir. Dişli boşluğu (backlash), burulma rijitliği (torsional stiffness) ve nominal tork değerleri gibi teknik parametrelerin birebir karşılanması gerekir. Bu yazıda, Nidec-Shimpo VRL ve VRB serisi planet redüktörlerin teknik özelliklerini inceleyecek, birebir uyumlu muadil seçim kriterlerini belirleyecek ve sahada karşılaşılan gerçekçi senaryolar üzerinden çözüm önerileri sunacağız.

Nidec-Shimpo VRL ve VRB Serisi Teknik Altyapısı

Nidec-Shimpo’nun VRL serisi, dik açılı (right-angle) konfigürasyona sahip planet redüktörleri kapsarken, VRB serisi aynı gövde yapısını doğrusal (inline) mil çıkışıyla sunar. Her iki seri de yüksek atalet momenti oranlarına sahip servo motorlarla uyumlu çalışacak şekilde tasarlanmıştır. Redüktörlerin iç yapısında kullanılan karbürlenmiş ve taşlanmış dişliler, yüzey yorulmasına (pitting) karşı yüksek direnç gösterir. Gövde contaları IP65 koruma sınıfına uygun olup, tozlu ve nemli ortamlarda güvenilir sızdırmazlık sağlar.

VRL ve VRB serilerinin en belirgin özelliği düşük dişli boşluğu değerleridir. Standart versiyonlarda 8 arcmin’e kadar düşen backlash değerleri, hassas versiyonlarda 3 arcmin seviyesine kadar inebilir. Bu değerler, CNC takım tezgahlarının eksen sürücülerinde ve robotik kol eklemlerinde önem taşır. Kayıp hareket (lost motion) açısından da düşük değerler sunan bu redüktörler, yüksek tekrarlanabilirlik gerektiren konumlandırma uygulamalarında öne çıkar.

VRL Serisi Dik Açılı Planet Redüktörlerin Avantajları

Dik açılı redüktörler, motorun montaj yönünü 90 derece değiştirerek kompakt makine tasarımlarına olanak tanır. VRL serisinde kullanılan konik dişli çifti, yüksek verimlilik oranıyla çalışır ve devrilme momenti (tilting moment) kapasitesini artırır. Bu sayede dikey eksenli uygulamalarda (vertical axis) daha stabil bir hareket kontrolü elde edilir. Redüktör gövdesinin alüminyum alaşımdan üretilmesi, ağırlık azaltılmasına önemli katkı sağlar.

Örnek Senaryo: Bir otomotiv fabrikasında, robotik punta kaynak hattında kullanılan altı eksenli bir robotun ikinci ekseninde VRL-200 modeli redüktör görev yapıyor. Bu redüktör, yüksek devrilme momentine maruz kalıyor ve sürekli olarak %85 anma torku (nominal torque) altında çalışıyor. Hat hızının artırılması planlandığında, mevcut redüktörün burulma rijitliği yetersiz kalıyor ve eksen salınımı başlıyor. Bu durumda muadil bir redüktör seçerken yalnızca dişli boşluğu değil, dinamik tork kapasitesi ve torsional stiffness değerlerinin de üst seviyede olması gerekiyor.

• VRL serisi muadil seçiminde, devrilme momenti ve dinamik tork kapasitesi öncelikli olarak doğrulanmalıdır.
• Dik açılı konfigürasyonda motor flanş uyumu ve şaft toleransları birebir kontrol edilmelidir.

VRB Serisi Doğrusal Planet Redüktörler ve Uygulama Alanları

VRB serisi, motor şaftına paralel çıkış sağlayan doğrusal bir yapıya sahiptir. Bu tasarım, paletleme robotları, paketleme makineleri ve gıda işleme hatları gibi yüksek döngü hızlarına ihtiyaç duyan uygulamalarda tercih edilir. VRB redüktörler, düşük atalet momenti sayesinde hızlı ivmelenme ve yavaşlama gerektiren hareket profillerinde üstün performans gösterir. Acil durdurma torku (emergency stop torque) kapasiteleri yüksektir; bu da güvenlik açısından belirleyici bir parametredir.

Saha Deneyimi ve Çözüm: Bir ilaç dolum hattında, VRB-150 model redüktörle tahrik edilen bir dolum pompası, yüksek hızda çalışırken aşırı ısınma sorunu yaşıyor. Yapılan incelemede, redüktörün içindeki yağın yetersiz kaldığı ve dişli yüzeylerinde aşınma başladığı tespit ediliyor. Muadil bir redüktör seçerken, yağ hacmi ve soğutma kanallarının tasarımı gibi detayların da göz önünde bulundurulması gerekiyor. Gıda sektöründe kullanılacaksa, kullanılan gres yağının FDA onaylı olmasına dikkat edilmeli.

• VRB serisi muadillerde, maksimum giriş hızı ve acil durdurma torku değerleri katalogdan teyit edilmelidir.
• Gıda ve ilaç sektörü uygulamalarında, yağlayıcıların FDA uyumluluğu sorgulanmalıdır.

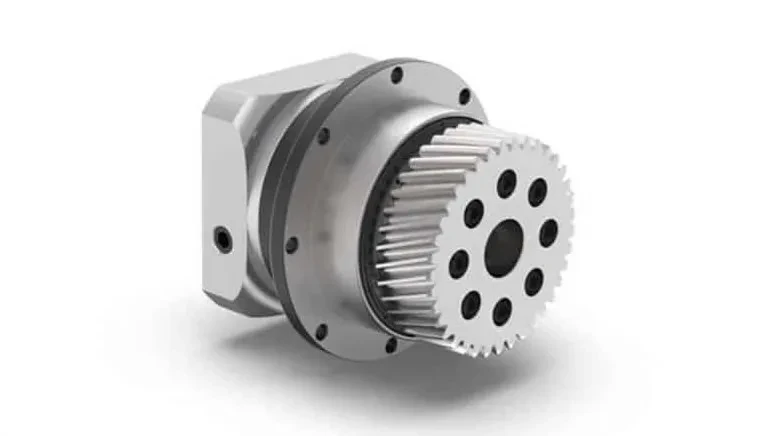

Muadil Redüktör Seçiminde Kritik Parametreler

Nidec-Shimpo VRL ve VRB serilerine uyumlu bir muadil seçerken, öncelikle orijinal ürünün teknik veri föyündeki tüm değerlerin karşılaştırılması gerekir. Bunların başında oran (ratio) kademeleri gelir. VRL ve VRB serileri genellikle 3:1 ile 100:1 arasında değişen oran seçenekleri sunar. Muadil ürünün de aynı oran kademelerini kapsaması şarttır. Ayrıca, giriş mili çapı ve kovan (hub) bağlantı ölçüleri, motor adaptasyonu için birebir uyumlu olmalıdır.

Hassasiyet sınıfı da bir diğer önemli faktördür. Standart endüstriyel uygulamalar için 8-10 arcmin backlash yeterliyken, yüksek hassasiyetli CNC ve robotik uygulamalarda 5 arcmin altı değerler aranır. Muadil üreticilerin sunduğu farklı hassasiyet sınıfları (P0, P1, P2 gibi) bu ihtiyacı karşılayabilir. Ancak bu sınıfların her birinin farklı fiyatlandırıldığını ve teslimat sürelerini etkilediğini unutmamak gerekir.

Karşılaştırma Tablosu: Orijinal ve Muadil Teknik Verileri

Aşağıdaki tabloda, tipik bir Nidec-Shimpo VRL-200 modeli ile piyasadaki muadil bir ürünün temel teknik parametreleri karşılaştırılmıştır. Bu karşılaştırma, satın alma karar sürecinde hızlı bir ön değerlendirme yapmanıza yardımcı olacaktır.

Bu tablo, muadil ürünün bazı parametrelerde orijinali bile geçebileceğini göstermektedir. Ancak burada dikkat edilmesi gereken nokta, bu değerlerin gerçek koşullarda test edilmiş olmasıdır. Bazı üreticiler, laboratuvar koşullarında elde edilen maksimum değerleri katalogda belirtir; ancak sürekli çalışma koşullarında bu değerler düşebilir. Bu nedenle, muadil ürünün test raporlarını ve müşteri referanslarını talep etmek önemlidir.

Yerlileştirme ve Tedarik Zinciri Güvenliği Açısından Muadil Seçimi

Son yıllarda, özellikle savunma sanayi ve enerji sektöründe, ithal redüktörlerin yerlileştirilmesi (localization) büyük önem kazanmıştır. Nidec-Shimpo ürünleri Japonya menşeli olduğu için, tedarik zincirinde yaşanabilecek aksaklıklar üretim süreçlerini doğrudan etkileyebilir. Bu noktada, yerli veya alternatif ülkelerden temin edilebilen muadil redüktörler, tedarik zinciri güvenliği (supply chain security) açısından stratejik bir avantaj sağlar.

Ayrıca, muadil ürünler genellikle daha kısa teslimat süreleri sunar. Orijinal ürünlerde ortalama 8-12 hafta olan teslimat süresi, muadil üreticilerde 4-6 haftaya kadar düşebilir. Bu durum, özellikle acil yedek parça ihtiyacı olan tesisler için hayati önem taşır. Ancak bu avantajın yanında, muadil ürünün garanti ve teknik destek koşullarının da net bir şekilde belirlenmesi gerekir.

Montaj ve Adaptasyon Süreçleri

Muadil bir redüktörün montajı, orijinal ürüne göre bazı farklılıklar gösterebilir. Özellikle motor flanş bağlantı ölçüleri ve şaft toleransları, üreticiden üreticiye değişiklik gösterebilir. Bu nedenle, muadil ürünün sipariş edilmeden önce 3D STEP veya CAD modeli üzerinden tüm montaj ölçülerinin kontrol edilmesi önerilir. Gerekirse, adaptasyon flanşı veya kaplin kullanılarak bağlantı sağlanabilir.

Uygulama Adımları: Muadil bir redüktörün devreye alınması sürecinde izlenmesi gereken adımları şu şekilde sıralayabiliriz:

• Mevcut redüktörün tüm teknik verilerini ve montaj ölçülerini içeren bir şartname hazırlayın.
• En az üç farklı muadil üreticisinden teklif ve teknik veri föyü talep edin.
• Teklifleri, nominal tork, backlash ve burulma rijitliği gibi kritik parametreler üzerinden karşılaştırın.
• Muadil ürünün test raporlarını ve müşteri referanslarını inceleyin.
• Numune ürün üzerinde, mevcut sistemle birebir montaj denemesi yapın.
• Devreye alma sonrası, titreşim ve sıcaklık değerlerini periyodik olarak ölçerek performansı doğrulayın.

Maliyet ve Yaşam Döngüsü Analizi

Muadil redüktörlerin ilk satın alma maliyeti, orijinal ürüne göre genellikle %20-40 daha düşüktür. Ancak toplam yaşam döngüsü maliyeti (low life cycle cost) hesaplanırken yalnızca satın alma fiyatı değil; enerji verimliliği, bakım maliyetleri ve duruş süreleri de göz önünde bulundurulmalıdır. Daha yüksek verimliliğe sahip bir muadil redüktör, yıllık enerji tüketiminde önemli tasarruflar sağlayabilir.

Örneğin, sürekli çalışan bir konveyör hattında, verimlilik farkının %1 olması bile yıllık enerji maliyetinde ciddi bir fark yaratır. Ayrıca, muadil ürünün yedek parça bulunabilirliği ve servis ağı da yaşam döngüsü maliyetini etkileyen faktörlerdendir. Yerli bir üreticinin sunduğu hızlı servis desteği, olası bir arızada üretim kaybını minimize eder.

Standartlar ve Uyumluluk

Savunma sanayi ve havacılık uygulamalarında kullanılacak muadil redüktörlerin belirli standartlara uygunluğu zorunludur. MIL-STD-810H askeri çevresel test standartları, bu tür ürünlerin dayanıklılık ve güvenilirlik açısından test edilmesini gerektirir. Ayrıca, AS9100 kalite yönetim sistemi belgesine sahip üreticiler, havacılık sektörü için daha güvenilir bir tedarikçi konumundadır.

Muadil üreticinin ISO 9001 kalite belgesine sahip olması temel bir gerekliliktir. Ancak savunma sanayi projelerinde, ürünün özellikle MIL-STD-810H testler

Sıkça Sorulan Sorular

Planet redüktör muadil nedir?

Planet redüktör muadil; orijinal tedarikte gecikme ve stok riskine karşı muadil seçim, boyutlandırma ve entegrasyon adımlarını uygulama odaklı özetler.

Planet redüktör muadil hangi uygulamalarda kritiktir?

Taret/radar tahrikleri, robot eklemleri ve hassas otomasyon hatlarında üretim duruşunu önlemek için önceliklidir.

Muadil redüktör seçerken nelere dikkat edilmeli?

Tork ihtiyacı, boşluk (backlash), montaj arayüzü, çevresel şartlar ve onaylı teknik eşdeğerlik birlikte doğrulanmalıdır.

Planet redüktör muadil süreci nasıl ilerler?

Önce uygulama ihtiyacı ve mevcut model belirlenir; ardından eşdeğer alternatifler karşılaştırılır ve entegrasyon planlanır.

Teknik destek alınabilir mi?

Evet. Doğru boyutlandırma ve uzman değerlendirme ile seçim riski azaltılır; süreç daha güvenli ilerler.

“Markalar, ticari unvanlar ve model kodları yalnızca çapraz referans, teknik bilgilendirme ve muadillik gösterimi amacıyla kullanılmıştır.”

Projeleriniz de teknik şartnamesine ve standartlara uygun redüktör çözümlerini belirlemek, 3D STEP/CAD dosyalarını talep etmek veya gizlilik sözleşmesi (NDA) altında teknik danışmanlık almak için mühendislik ekibimizle iletişime geçebilirsiniz.
