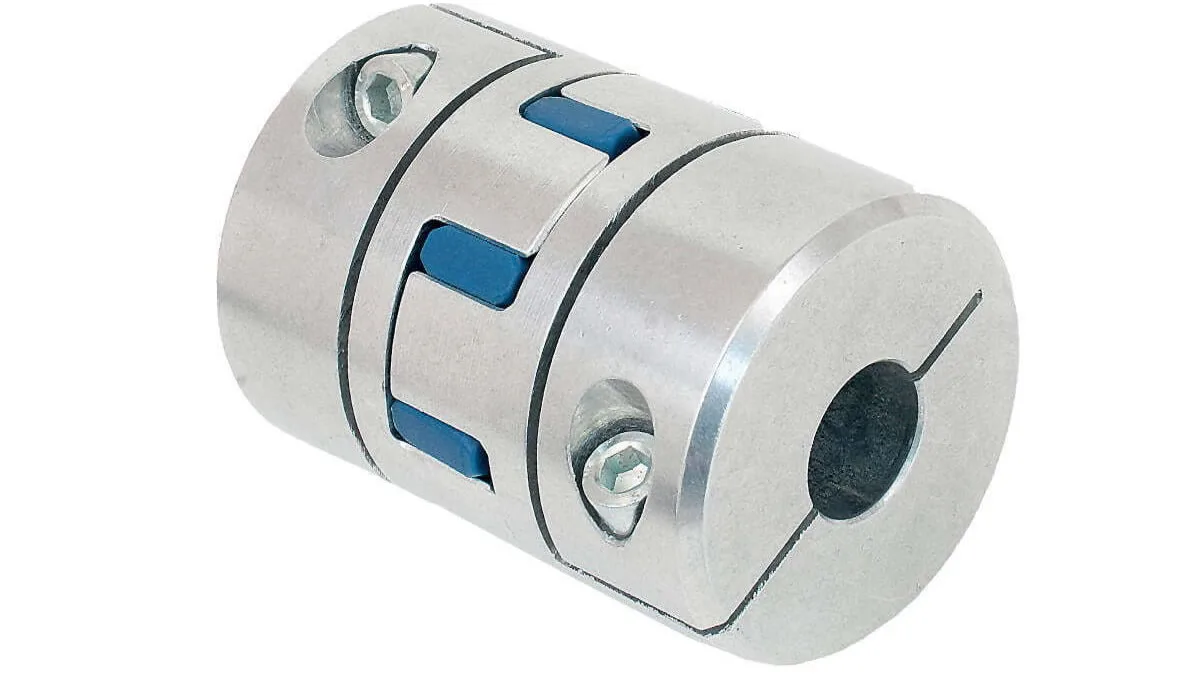

Mikro-Elektronik Pick & Place Sistemlerinde Mikron Seviyesinde Pozisyonlama Teknolojileri

Mikro-Elektronik Pick & Place sistemleri, modern elektronikteki devrim niteliğindeki gelişmelerin arkasındaki gizli kahramanlar gibi. Bu sistemler olmasa, milimetrenin binde birine kadar hassasiyet gerektiren uygulamaların başarısından söz etmek bile mümkün değildi. Düşünün: tıbbi cihazların minik sensörlerinden askeri donanımların dayanıklı bileşenlerine, hatta uçaklardaki karmaşık elektronik sistemlere kadar her yerde onlara ihtiyaç var. Pratikte gördüğümüz kadarıyla, bu sistemler olmasa elektronik devrimin bugünkü seviyesine ulaşmak yıllar alırdı.

Mikron seviyesindeki bu hassasiyetin arkasında yatan teknolojilerse gerçek birer mühendislik şaheseri. Mekanik sistemlerin en ufak titreşimi bile algılayabilecek kadar hassas olmasını sağlamak, ısıl genleşme gibi doğal olguları neredeyse sıfıra indirmek, hatta çevresel faktörlerin etkilerini minimize etmek gerekiyor. Uygulamada bu durum, sadece parça yerleştirmekten ibaret olmayan, aynı zamanda uzun vadeli kararlılık ve güvenilirlik garantisine sahip sistemler tasarlamak anlamına geliyor.

Endüstriyel uygulamalarda sıkça karşılaşılan kayıp hareket (lost motion) problemiyse bir o kadar can sıkıcı. Hedef konuma ulaşmak için gereken süreyi uzatmanın yanı sıra, bileşenlerin yerleştirilmesinde de sapmalara yol açıyor. Hele bir de açısal iletim hatası (angular transmission error – ATE) gibi parametreler devreye girdiğinde, sistemin doğruluğu ciddi anlamda tehlikeye giriyor. Tam olarak bilinmese de, bu tarz hataların sistemin ömrü boyunca nasıl biriktiği ve nihai performansı nasıl etkilediği konusunda araştırmalar hâlâ devam ediyor.

Aşağıdaki tabloda, Mikro-Elektronik Pick & Place sistemlerinde pozisyonlama hassasiyetini etkileyen temel parametreleri ve tipik değer aralıklarını bulabilirsiniz:

Doğruluk ve Tekrarlanabilirlik Faktörleri

Mikro-Elektronik Pick & Place sistemlerinde tekrarlanabilirlik ve doğruluk arasındaki farkı anlamak, sistemlerin performansını değerlendirirken kilit önem taşıyor. Doğruluk, sistemin hedef konuma ne kadar yakın olduğunu gösterirken; tekrarlanabilirlik, aynı işlemin tekrarlandığında sistemin ne kadar tutarlı sonuçlar verdiğini ortaya koyuyor.

Bu sistemlerde doğruluk genellikle sistematik hatalar ve rastgele hatalar olarak ikiye ayrılıyor. Sistematik hatalar, genellikle tasarımın kalibrasyonundan veya mekanik boşluklardan kaynaklanıyor. Mesela, dişli boşluğu (backlash) denen olgu, sistemin yön değiştirmesi sırasında oluşan gecikme nedeniyle pozisyonlama doğruluğunu doğrudan baltalıyor.

Aşağıdaki listede, doğruluk ve tekrarlanabilirlik faktörlerinin temel kaynaklarını ve bunların sistem performansına etkilerini bulabilirsiniz:

• Mekanik Titreşimler: Doğal frekanslara bağlı olarak oluşan titreşimler, sistemin anlık pozisyonunu değiştirebilir. Yüksek hassasiyet gerektiren uygulamalarda titreşim izolasyon sistemleri olmazsa olmaz haline geliyor. Tam da bu noktada, “Titreşimler ödünç para gibidir; veresiye çalışmazlar!” diyebiliriz.
• Isıl Genleşme: Çalışma ortamındaki sıcaklık değişimleri, sistem bileşenlerinin boyutsal olarak değişmesine neden olabiliyor. Uzun çalışma sürelerindeyse bu durum ciddi hatalara yol açabiliyor. Özellikle hassas uygulamalarda, sistemin çalışacağı ortamın sıcaklık kontrollü olması gerekiyor.
• Optik Ölçüm Sistemleri: Pozisyonlama doğruluğunun sağlanmasında kullanılan lazer interferometreler veya optik kodlayıcılar, sistemin hassasiyetini doğrudan etkiliyor. Bu sistemlerin kalibrasyonu ve bakımı, düzenli olarak yapılmalıdır.
• Kontrol Sistemleri: PID kontrolcüler veya ileri kontrol algoritmaları, sistemin dinamik davranışını optimize ediyor. Kontrolcülerin parametreleri, sistemin cevap verme süresi ve kararlılığı üzerinde doğrudan etkili oluyor.
• Mekanik Taşıyıcı Sistemler: Lineer kızaklar, rulmanlar ve aktüatörler, sistemin temelini oluşturuyor. Bu bileşenlerin yataklama düzeni, yük dağılımı ve sürtünme katsayısı, sistemin hassasiyetini doğrudan etkiliyor.

Uygulamaya Özel Tasarım Yaklaşımları

Mikro-Elektronik Pick & Place sistemlerinin tasarımı, uygulama alanına göre büyük farklılıklar gösteriyor. Kritik uygulamalarda, sistemin güvenilirliği ve uzun ömürlülüğü en önemli tasarım kriterleri arasında yer alıyor.

Askeri uygulamalarda, sistemlerin askeri standartlara (MIL-STD-810H) uygun olarak tasarlanması gerekiyor. Bu standartlar, sistemin çevresel koşullara karşı direncini, titreşimlere karşı dayanıklılığını ve uzun dönemli güvenilirliğini tanımlıyor. Örneğin, bir askeri elektronik kart montaj hattında kullanılan Pick & Place sistemi, hem yüksek hassasiyet hem de zorlu çevresel koşullara karşı dayanıklılık gerektiriyor.

Tıbbi cihazların üretiminde kullanılan sistemlerdeyse hijyenik tasarım ve parçacık salınımı minimizasyonu kritik önem taşıyor. Bu sistemlerde genellikle kapalı sistemler tercih edilirken, bileşenlerin yerleştirilmesi sırasındaki titreşimler ve hareketler, ortamın temizliğini doğrudan etkiliyor. Bu nedenle, tıbbi uygulamalarda kullanılan sistemlerde titreşim izolasyonu ve hassasiyet optimizasyonu birlikte değerlendirilmesi gereken parametreler haline geliyor.

Örnek Senaryo: Tıbbi Cihaz Üretiminde Pozisyonlama Sisteminin Optimizasyonu

Bir tıbbi cihaz üreticisi, yeni bir kalp pili modeli için bileşen montaj hattını optimize etmek istiyor. Sistemde kullanılan Mikro-Elektronik Pick & Place cihazının lineer pozisyonlama hassasiyeti 2 µm olarak belirlenmiş. Ancak yapılan testlerde, bileşenlerin yerleştirilmesinde %5 oranında hata tespit ediliyor. Bu sorunun kök nedenini araştıran mühendisler, aşağıdaki adımları takip ediyor:

• Titreşim Analizi: Sistemde kullanılan doğrusal motorların çalışma frekanslarına yakın bir titreşim kaynağı tespit ediliyor. Titreşim seviyesi 1.2 µm pp olarak ölçülüyor.
• Optik Ölçüm Sistemi Kontrolü: Lazer interferometrenin kalibrasyonunun yapılması gerekiyor. Kalibrasyon sırasında, sistematik bir sapma tespit edilerek düzeltiliyor.
• Isıl Genleşme Kontrolü: Ortam sıcaklığındaki 5°C’lik dalgalanmaların, sistem bileşenlerinde 1.5 µm’lik bir değişime neden olduğu belirleniyor. Bu nedenle, sistemin çalışacağı ortamın sıcaklık kontrollü olması gerekiyor.
• Kontrol Sistemi Optimizasyonu: PID parametrelerinin yeniden ayarlanmasıyla, sistemin cevap verme süresi %30 oranında azaltılıyor ve titreşimlere karşı kararlılığı artırılıyor.

Bu optimizasyon adımlarının ardından, bileşen yerleştirme doğruluğu %99.9’un üzerine çıkıyor ve hata oranı %0.1’e kadar düşüyor. Bu sonuç, sistemi tıbbi cihaz üretimindeki güvenilirliğinin ve verimliliğinin artmasında önemli bir rol oynuyor. Aslında, bu başarı hikayesi, hassasiyetin sadece teknik bir gereklilik değil, aynı zamanda hasta güvenliğiyle doğrudan ilişkili olduğunu da gösteriyor.

Mikro-Elektronik Pick & Place Sistemlerinde Karşılaşılan Yaygın Problemler ve Çözümleri

Mikro-Elektronik Pick & Place sistemlerinde karşılaşılan en yaygın problemlerin başında, pozisyonlama doğruluğunun zamanla azalması geliyor. Bu durum genellikle sistemdeki aşınma ve yüzey yorulması (pitting) nedeniyle oluşuyor. Yüksek hassasiyet gerektiren uygulamalarda, sistemin bileşenleri arasındaki temas yüzeylerinde oluşan aşınmalar, sistemin hassasiyetini doğrudan etkiliyor.

Bir diğer yaygın problemse tork dalgalanması (torque ripple) olarak adlandırılan olgudur. Bu durum, özellikle doğrusal motorlar veya tork motorları kullanılan sistemlerde karşılaşılıyor. Tork dalgalanmaları, sistemin hareketini titreşimlere ve titreşimler de pozisyonlama doğruluğunun azalmasına neden oluyor.

Aşağıdaki listede, Mikro-Elektronik Pick & Place sistemlerinde karşılaşılan yaygın problemleri ve bunların çözümlerini bulabilirsiniz:

• Aşırı Titreşim: Doğal frekanslara bağlı olarak oluşan titreşimler, sistemin hassasiyetini doğrudan etkiliyor. Titreşim izolasyon sistemlerinin kullanılması ve sistemin doğal frekansının hesaplanarak rezonans bölgelerinden kaçınılması, bu problemi çözmek için etkili bir yöntem olarak karşımıza çıkıyor.
  • Çözüm: Titreşim izolasyon platformlarının kullanımı ve sistemin doğal frekansının hesaplanarak, rezonans bölgelerinden kaçınılması.
• Isıl Genleşme: Ortam sıcaklığındaki değişimler, sistem bileşenlerinin boyutsal olarak değişmesine neden oluyor. Bu durum, özellikle uzun çalışma sürelerinde ciddi hatalara yol açabiliyor.
  • Çözüm: Sıcaklık kontrollü ortamların kullanılması ve sistem bileşenlerinin ısıl genleşme katsayılarının minimize edilmesi.
• Kontrol Sistemi Hataları: PID parametrelerinin yanlış ayarlanması veya kontrolcülerin arızalanması, sistemin dinamik davranışını doğrudan etkiliyor.
  • Çözüm: Kontrolcülerin düzenli olarak kontrol edilmesi, PID parametrelerinin optimize edilmesi ve ileri kontrol algoritmalarının kullanılması.
• Mekanik Boşluklar: Dişli sistemlerinde veya kızaklarda oluşan boşluklar, sistemin hassasiyetini doğrudan etkiliyor.
  • Çözüm: Boşluk ayarlamalarının yapılması, yüksek hassasiyetli rulmanların kullanılması ve sistemin periyodik olarak kalibre edilmesi.
• Lazer Ölçüm Sistemlerinde Hata: Optik ölçüm sistemlerinin kalibrasyonunun yapılmaması veya lazer ışınlarının saçılması, sistemin hassasiyetini doğrudan etkiliyor.
  • Çözüm: Lazer interferometrelerin ve optik kodlayıcıların düzenli olarak kalibre edilmesi ve sistemin optik bileşenlerinin temizlenmesi.

Sıkça Sorulan Sorular

Mikron seviyesinde pozisyonlama sistemleri hangi endüstrilerde kullanılıyor?

Mikron seviyesinde hassasiyet gerektiren her yerde bu sistemler karşımıza çıkıyor. Tıbbi cihazlardan askeri donanımlara, havacılık sistemlerinden yarı iletken üretimine kadar birçok alanda kritik roller üstleniyorlar. Bu sistemler olmasa, elektronik dünyasının bugünkü hassasiyeti hayal bile edilemezdi.

Mikro-Elektronik Pick & Place sistemlerinde doğruluk ve tekrarlanabilirlik arasındaki fark nedir?

Doğruluk, sistemin hedef konuma ne kadar yakın olduğunu gösterirken; tekrarlanabilirlik, aynı işlemin tekrarlandığında sistemin ne kadar tutarlı sonuçlar verdiğini ortaya koyuyor. Doğruluk, genellikle sistematik hatalardan (örneğin kalibrasyon eksiklikleri) kaynaklanırken; tekrarlanabilirlik, rastgele hatalardan (örneğin çevresel titreşimler) etkileniyor. Bu ikisini birbirine karıştırmamak, sistem performansını doğru değerlendirmek için hayati önem taşıyor.

Pozisyonlama sistemlerinde oluşan kayıp hareket (lost motion) nedir ve nasıl minimize edilir?

Kayıp hareket, sistemin hedef pozisyona ulaşmak için gereken süreyi uzatmasının yanı sıra, bileşenlerin yerleştirilmesinde sapmalara neden olan bir olgudur. Genellikle dişli boşluğu (backlash) veya mekanik esneklik nedeniyle oluşur. Bu problemi minimize etmek için yüksek hassasiyetli rulmanlar kullanılması, sistemin boşluk ayarlarının düzeltilmesi ve titreşim izolasyon sistemlerinden faydalanılması gerekiyor.

Mikro-Elektronik Pick & Place sistemlerinde ısıl genleşme nasıl kontrol edilir?

Isıl genleşme, ortam sıcaklığındaki değişimlerin sistem bileşenlerinin boyutsal olarak değişmesine neden olmasıdır. Bu problemi kontrol altına almak için sistemin çalışacağı ortamın sıcaklık kontrollü olması gerekiyor. Bunun yanı sıra, sistem bileşenlerinin ısıl genleşme katsayılarının minimize edilmesi ve malzeme seçimlerinde dikkatli olunması da önemli rol oynuyor.

Askeri standartlara (MIL-STD-810H) uygun sistemler neleri kapsar?

MIL-STD-810H standardı, sistemlerin çevresel koşullara karşı direncini, titreşimlere karşı dayanıklılığını ve uzun dönemli güvenilirliğini tanımlıyor. Bu standartlar, sistemin sıcaklık, nem, titreşim, şok ve diğer çevresel faktörlere karşı dayanıklılığını test ediyor ve sistemin güvenilirliğini artırmak için gerekli tasarım kriterlerini belirliyor.
