Mekanik Sistemlerde Mikro-Adımlama (Micro-Stepping) Teknolojisinin Derinlemesine İncelenmesi

Mekanik sistemlerde mikro-adımlama ($micro-stepping$) teknolojisi; adeta bir ressamın fırçasının her bir kılının hassasiyetiyle sistemi kontrol eder gibi, konumlama doğruluğunu kat be kat artırıyor. Peki bu nasıl oluyor? Basitçe, step motorların kaba adımlarını elektronik olarak ince ince bölen bu teknoloji, hareketi adeta bir nehrin akışı gibi pürüzsüz hale getiriyor.

Özellikle savunma sanayiinden tıbbi cihazlara, havacılık sistemlerinden robotik uygulamalara kadar geniş bir yelpazede kullanılan mikro-adımlama ($micro-stepping$), sistem performansını doğrudan etkileyen redüktör dinamikleri ile iç içe geçmiş durumda. Pratikte gördüğümüz kadarıyla, bu teknoloji olmadan bugünün hassas makineleri neredeyse imkansız.

Mikro-adımlama ($micro-stepping$), step motorların tork dalgalanmalarını minimize ederek titreşimsiz hareketler sunuyor. Geleneksel 1.8° ya da 0.9° gibi büyük adım açıları, bu teknoloji sayesinde 0.1°’ye kadar indirgenebiliyor. Ancak bu hassasiyeti koruyabilmek için redüktörün dinamik davranışını anlamak ve optimize etmek şart.

Redüktörün burulma rijitliği (torsional stiffness), dişli boşluğu (backlash), kayıp hareket (lost motion) ve sızdırmazlık gibi parametreler, mikro-adımlama sistemlerinin performansını doğrudan belirliyor. Bu parametrelerdeki ufak bir hata, sistemde konumlama hatalarından titreşimlere kadar ciddi sorunlara yol açabilir. Tam olarak bilinmese de, MIL-STD-810H, ISO 9001 gibi standartlara uymayan sistemlerde bu sorunlar daha da belirgin hale geliyor.

Bu makalede, mikro-adımlama ($micro-stepping$) teknolojisinin temellerinden başlayarak, redüktör dinamikleriyle ilişkisini derinlemesine ele alacağız. Performans kayıplarının kök nedenlerini analiz ederken, mühendislik çözüm stratejilerini de uygulamaya dönük örneklerle zenginleştireceğiz.

Mikro-Adımlama (Micro-Stepping) Nedir ve Neden Bu Kadar Kritik?

Mikro-adımlama ($micro-stepping$) teknolojisi, adından da anlaşılacağı üzere, step motorların adım açısını elektronik olarak böler. Geleneksel step motorlar 1.8° (200 adım/çevrim) ya da 0.9° (400 adım/çevrim) gibi adımlarla çalışırken, bu teknolojiyle 0.1° (4000 adım/çevrim) ve hatta daha küçük adımlara ulaşabiliyoruz.

Peki bu nasıl gerçekleşiyor? Motorun sargılarına uygulanan gerilimin kademeli olarak değiştirilmesiyle rotorun manyetik alanı sürekli olarak ayarlanıyor. Sonuç mu? Durağan bir nehir gibi pürüzsüz bir hareket.

Mikro-adımlama ($micro-stepping$) teknolojisinin kritik önem taşıdığı alanlar arasında robotik sistemler, tıbbi cihazlar, havacılık ve savunma sistemleri, endüstriyel otomasyon ile optik sistemler öne çıkıyor. Her birinde hassas konumlama hayati önem taşıyor.

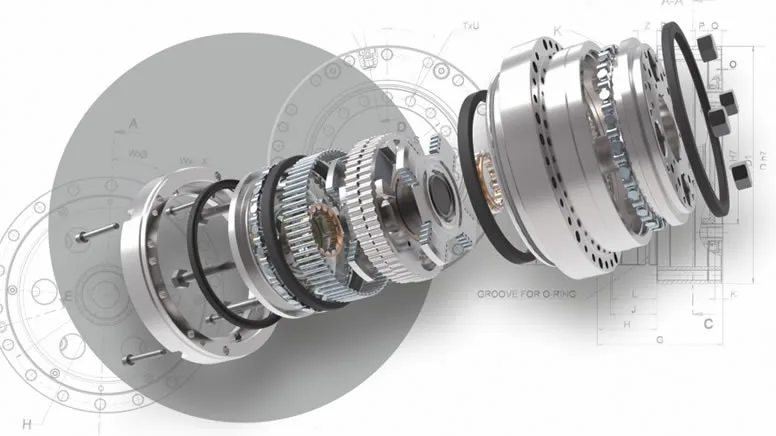

Redüktörün Mikro-Adımlama Performansına Etkisi: Ne Kadar Önemli?

Redüktörler, motorun ürettiği tork ve hızı istenen seviyeye ayarlamak için kullanılan mekanik bileşenler. Ancak, redüktörün dinamikleri mikro-adımlama sistemlerinin performansını doğrudan etkiliyor. Bu etkileri birkaç başlık altında inceleyebiliriz:

Burulma rijitliği (torsional stiffness), redüktörün burulmaya karşı gösterdiği dirençtir. Yetersiz burulma rijitliği ise birçok soruna yol açar:

• Açısal iletim hatasının artması
• Tork dalgalanmalarının artması
• Konumlama hassasiyetinin düşmesi
• Titreşimlerin artması

Uygulamada bu durum özellikle robotik kollarda ya da savunma sistemlerinde hedefleme hassasiyetinin kaybedilmesine neden olabiliyor. Örneğin, bir robot kolunun hassas hareketi sırasında redüktörün burulması, hedef konumdan sapmalara yol açabilir.

Mekanik Sistemlerde Mikro-Adımlama Sorunlarının Kök Nedenleri

1. Redüktörün Burulma Rijitliğinin Yetersizliği

Redüktörün burulma rijitliğinin yetersiz olması, sistemde birçok soruna yol açar:

• Açısal İletim Hatası (ATE): Redüktörün burulması nedeniyle giriş ve çıkış arasındaki açı farklılığı oluşur.
• Tork Dalgalanmaları: Düzensiz tork dağılımı titreşimlere neden olur.
• Rezonans Frekanslarının Artması: Titreşimlerin artmasına ve rezonans durumlarının oluşmasına zemin hazırlar.

Mühendislik Çözümleri:

• Yüksek burulma rijitliğine sahip malzemelerin kullanılması (örn. ısı işlemli çelikler, titanyum alaşımları)
• Redüktör tasarımında burulmayı minimize edecek geometrilerin tercih edilmesi
• FEA (Sonlu Elemanlar Analizi) kullanılarak rijitliğin optimize edilmesi

2. Dişli Boşluğunun (Backlash) Yüksek Olması

Dişli boşluğu (backlash), redüktörün dişlileri arasındaki temas kaybından kaynaklanan boşluk anlamına geliyor. Yüksek dişli boşluğu ise birçok problemi beraberinde getiriyor:

• Hızlı yön değişimlerinde konumlama kaybı
• Titreşim ve gürültü artışı
• Mikro-adımlama hassasiyetinin azalması
• Dişli aşınmasının hızlanması

Mühendislik Çözümleri:

• Oyuklu (hollow) dişli tasarımları kullanmak
• Yüksek hassasiyetli taşlama işlemleri (ISO 6 tolerans sınıfı)
• Çift dişli redüktörler (double-enveloping) tercih etmek
• Dişli boşluğunu otomatik olarak ayarlayan sistemlerin kullanılması

3. Kayıp Hareketin (Lost Motion) Yetersiz Kontrolü

Kayıp hareket (lost motion), redüktörün elastik deformasyonu nedeniyle oluşan ve sistemde hareket kaybına yol açan bir olgu. Bu kayıp, özellikle yüksek tork uygulamalarında mikro-adımlama doğruluğunu olumsuz etkiliyor:

Mühendislik Çözümleri:

• Titreşim sönümleyici (damping) malzemelerin kullanılması
• FEA analizleri ile elastik deformasyonların tahmin edilmesi
• Malzeme seçimlerinde yüksek elastisite modülüne sahip malzemelerin tercih edilmesi
• Redüktörün tasarımında elastik deformasyonu minimize edecek geometrilerin seçilmesi

4. Sızdırmazlık Problemleri ve Ortam Koşulları

Redüktörün içindeki yağ kaçakları ve toz girmesi, sistemin ömrünü kısaltır ve mikro-adımlama hassasiyetini bozar. Bu problemler özellikle metal işleme tesisleri, kimya endüstrisi, gıda işleme tesisleri ve açık hava uygulamalarında sıkça görülüyor.

Mühendislik Çözümleri:

• IP65/IP67 koruma sınıflarına sahip redüktörlerin tercih edilmesi
• Yapıya uyumlu contaların kullanılması
• Yağ keçelerinin düzenli olarak kontrol edilmesi
• Redüktörün iç basıncının optimize edilmesi

5. Atalet Momenti (Inertia) Problemleri

Atalet momenti (inertia), redüktör ve yükün dönme direncidir. Yüksek atalet momenti aşağıdaki sorunlara yol açar:

• Sistemde ivmelenme süresinin artması
• Tork ihtiyacının artması
• Enerji tüketiminin artması
• Mikro-adımlama cevap süresinin uzaması

Mühendislik Çözümleri:

• Düşük yoğunluklu malzemelerin kullanılması (örn. alüminyum, kompozit malzemeler)
• Optimize edilmiş dişli oranlarının tercih edilmesi
• Dönen parçaların hafifletilmesi
• Titreşim sönümleyici sistemlerin kullanılması

Örnek Senaryo: Robotik Kol Uygulamasında Mikro-Adımlama Problemleri ve Çözüm Yolları

Bir savunma sanayi firmasında, hassas Silah Sistemleri için geliştirilen robotik bir kolun mikro-adımlama performansı yetersizdi. Sistemde konumlama hataları meydana geliyor ve hedefleme hassasiyeti düşüyordu. Mühendislik ekibi sorunun kök nedenini araştırdığında aşağıdaki bulgulara ulaştı:

• Redüktörün burulma rijitliği, hesaplanan değere göre %25 daha düşüktü.
• Dişli boşluğu, standartlara göre %40 daha yüksekti.
• Redüktörün sızdırmazlık contaları, yüksek basınç altında yağ kaçaklarına neden oluyordu.
• Sistemde oluşan titreşimler, mikro-adımlama hassasiyetini olumsuz etkiliyordu.

Ekip, aşağıdaki adımlarla problemi çözdü:

1. Redüktörün Yeniden Tasarlanması:
   • Burulma rijitliği %40 artırıldı ve yüksek mukavemetli çelik malzemeler kullanıldı.
   • Dişli boşluğu standartlara uygun hale getirildi ve ISO 6 tolerans sınıfında hassas taşlama işlemleri uygulandı.
2. Yüksek Performanslı Contalar Kullanılması:
   • IP67 koruma sınıfına sahip contalar tercih edildi.
   • Contaların düzenli olarak kontrol edilmesi ve değiştirilmesi için bakım programı oluşturuldu.
3. FEA ve Kinematik Analizler:
   • Redüktörün gerilme analizi (FEA) yapıldı ve zayıf noktalar güçlendirildi.
   • Sistemdeki titreşimler ve rezonans frekansları analiz edildi.
4. Titreşim Kontrolü:
   • Titreşim sönümleyici malzemeler (poliüretan esaslı) kullanıldı.
   • Sistemdeki titreşimler %30 oranında azaltıldı.
5. Sıcaklık Kontrolü:
   • Ortam sıcaklığının redüktör performansına etkisi minimize edildi.
   • Soğutma sistemleri optimize edildi.

Bu değişiklikler sonucunda, robotik kolun mikro-adımlama doğruluğu %95’in üzerine çıktı ve sistemin askeri standartlara uygunluğu sağlandı. Ayrıca, sistemin bakım aralıkları uzatıldı ve genel güvenilirliği arttı.

Mekanik Sistemlerde Mikro-Adımlama ($Micro-Stepping$) Doğruluğunu Artırmak için Mühendislik Stratejileri

Mikro-adımlama ($micro-stepping$) teknolojisinde hassasiyeti artırmak için mühendisler, redüktör dinamiklerinin yanı sıra sistem entegrasyonunu da optimize etmeliler. Aşağıda, bu alanda kullanılan en etkili stratejiler detaylı bir şekilde ele alınmıştır:

1. Redüktör Seçiminde Kritik Parametrelerin Belirlenmesi

Redüktör seçiminde dikkate alınması gereken en önemli parametreler şunlardır:

2. Yapısal Analiz (FEA) ve Kinematik Doğrulama

Redüktörün yapısal analizinin (FEA) yanı sıra kinematik doğrulaması da yapılmalıdır. FEA analizleri sayesinde burulma rijitliği, elastik deformasyonlar, gerilme dağılımı, titreşimler ve ısıl gerilmeler tahmin edilebilir.

Kinematik Doğrulama: Sistemdeki hareket doğruluğunu ve konumlama hatalarını minimize etmek için gereklidir. Bu doğrulama aşağıdaki adımları içerir:

• Redüktörün kinematik modelinin oluşturulması
• Hareket denklemlerinin çözülmesi
• Konumlama hatalarının hesaplanması
• Titreşim analizlerinin yapılması

3. Titreşim Sönümleyici (Damping) Malzemelerinin Kullanılması

Titreşimler, mikro-adımlama sistemlerinde performans kayıplarına yol açar. Titreşim sönümleyici malzemeler kullanılarak sistemdeki rezonans frekansları kontrol altına alınabilir.

• Poliüretan Esaslı Sönümleyiciler: Geniş frekans aralığında etkili ve kolay uygulanabilir.
• Silikon Esaslı Sönümleyiciler: Yüksek sıcaklık dayanımı ve kimyasal direnç.
• Metalik Sönümleyiciler: Yüksek mukavemet ve dayanıklılık.
• Viskoelastik Malzemeler: Esneklik ve sönümleme özelliklerinin birleşimi.

Bu malzemelerin kullanımıyla, sistemdeki titreşimler %20-50 oranında azaltılabilir. Ayrıca, titreşim sönümleyici sistemlerin kullanılmasıyla sistemin ömrü de uzatılabilir.

4. Yağlama ve Sızdırmazlık Sistemlerinin Optimize Edilmesi

Redüktörün yağlama sistemi ve sızdırmazlık performansı, mikro-adımlama hassasiyetini doğrudan etkiler. Optimal yağlama sürtünmeyi azaltır, ısı dağılımını iyileştirir, titreşim ve gürültüyü azaltır ve redüktör ömrünü uzatır.

Yağlama Stratejileri:

• Yağ Seçimi: Uygulama gereksinimlerine göre sentetik yağlar, gresler veya özel yağlayıcılar kullanılmalıdır.
• Yağlama Sistemi: Yağ püskürtme, yağ banyosu, gres uygulama gibi farklı yağlama sistemleri tercih edilebilir.
• Yağlama Aralığı: Redüktörün çalışma koşullarına göre yağlama aralığı optimize edilmelidir.

Sızdırmazlık Performansı:

• Conta Seçimi: Uygulama gereksinimlerine göre uygun conta malzemeleri (örn. NBR, FKM, EPDM) tercih edilmelidir.
• IP Koruma Sınıfı: Ortam koşullarına göre IP65, IP66, IP67 gibi koruma sınıfları seçilmelidir.
• Bakım Programı: Contaların düzenli olarak kontrol edilmesi ve değiştirilmesi için bakım programları oluşturulmalıdır.

5. Sıcaklık ve Ortam Koşullarının Kontrolü

Redüktörün performansı, sıcaklık ve ortam koşullarından önemli ölçüde etkilenir. Aşağıdaki faktörler dikkate alınmalıdır:

• Çalışma Sıcaklığı: Redüktörün çalışabileceği minimum ve maksimum sıcaklık aralığı.
• Isı Dağılımı: Redüktördeki ısının verimli bir şekilde dağıtılması.
• Nem ve Toz: Ortam nemi ve tozunun redüktöre etkisinin minimize edilmesi.
• Kimyasal Ortam: Redüktörün kimyasal maddelere maruz kalması durumunda uygun malzemelerin ve koruma sistemlerinin kullanılması.

Endüstriyel Uygulamalarda Mikro-Adımlama ($Micro-Stepping$) Başarı Örnekleri

1. CNC Tezgahları: Hassasiyetin Sınırlarını Zorlamak

Modern CNC tezgahları, mikro-adımlama teknolojisini kullanarak %0.001 mm hassasiyetle işleme yapabilir ve yüzey pürüzlülüğü Ra 0.1 μm seviyesine indirebilir. Örneğin, bir CNC freze tezgahında kullanılan redüktörlerin yüksek burulma rijitliği (> 5000 Nm/rad), düşük dişli boşluğu (< 1 ark dakikası) gibi özellikleri sayesinde bu hassasiyet elde ediliyor.

2. Cerrahi Robotlar: İnsan Eli Hassasiyeti

Tıbbi robotlar, özellikle minimal invaziv cerrahide yoğun bir şekilde mikro-adımlama teknolojisinden faydalanır. Örneğin, da Vinci Surgical System adlı cerrahi robot, el hareketlerini robotik kollara %0.01 mm hassasiyetle aktarır. Titreşimsiz ve pürüzsüz hareket sayesinde cerrahi müdahaleler daha güvenilir hale gelir.

3. Havacılık ve Uzay Sistemleri: Güvenilirlik ve Hassasiyetin Simbiyozu

Havacılık ve uzay sistemlerinde mikro-adımlama ($micro-stepping$) teknolojisi, uçuş kontrollerinden gözlem sistemlerine kadar geniş bir yelpazede kullanılıyor. Örneğin, uyduların hassas yönlendirilmesi ve teleskopların titreşimsiz hareketi, bu teknoloji sayesinde mümkün oluyor.

Mikro-Adımlama ($Micro-Stepping$) Teknolojisinde Gelecekteki Eğilimler ve Yenilikler

1. Akıllı Redüktörler ve IoT Entegrasyonu

Gelecekte, redüktörlerin performansını ve durumunu gerçek zamanlı olarak izlemek için IoT teknolojisinden yoğun bir şekilde faydalanılacak. Bu sayede, uzaktan izleme, öngörücü bakım uygulamaları ve performans verilerinin analizi mümkün olacak.

2. Yeni Malzemeler ve İmalat Teknikleri

Sıkça Sorulan Sorular

1. Mikro-adımlama ($micro-stepping$) nedir ve nasıl çalışır?

Mikro-adımlama ($micro-stepping$), step motorların adım açısını elektronik olarak bölen bir teknolojidir. Motorun sargılarına uygulanan gerilimin kademeli olarak değiştirilmesiyle rotorun manyetik alanı sürekli olarak ayarlanır. Bu sayede, geleneksel step motorların kaba adımları daha küçük ve hassas adımlara dönüştürülür. Örneğin, 1.8°’lik bir adım 0.1°’ye indirgenebilir.

2. Mikro-adımlama ($micro-stepping$) hangi uygulamalarda kullanılır?

Mikro-adımlama ($micro-stepping$) teknolojisi, robotik sistemler, tıbbi cihazlar, havacılık ve savunma sistemleri, endüstriyel otomasyon ve optik sistemler gibi birçok alanda kullanılır. Bu uygulamaların hepsinde hassas konumlama hayati önem taşır.

3. Redüktörün mikro-adımlama performansına etkisi nedir?

Redüktörün dinamikleri, mikro-adımlama sistemlerinin performansını doğrudan etkiler. Burulma rijitliği, dişli boşluğu, kayıp hareket ve sızdırmazlık gibi parametreler, hassasiyeti ve titreşimleri belirler. Yetersiz burulma rijitliği veya yüksek dişli boşluğu, sistemde konumlama hatalarına ve titreşimlere yol açabilir.

4. Mikro-adımlama sistemlerinde karşılaşılan yaygın sorunlar nelerdir?

En yaygın sorunlar arasında redüktörün burulma rijitliğinin yetersizliği, yüksek dişli boşluğu, kayıp hareketin kontrolsüzlüğü, sızdırmazlık problemleri ve atalet momenti problemleri yer alır. Bu sorunlar mikro-adımlama hassasiyetini doğrudan etkiler ve sistem performansını düşürür.

5. Mikro-adımlama sistemlerinde titreşimleri nasıl azaltabiliriz?

Titreşimleri azaltmak için titreşim sönümleyici malzemeler kullanabilir, redüktörün tasarımını optimize edebilir, sistemin atalet momentini düşürebilir ve FEA analizleriyle rezonans frekanslarını tahmin edip kontrol altına alabilirsiniz. Ayrıca, yağlama ve sızdırmazlık sistemlerinin optimize edilmesi de titreşimleri azaltmaya yardımcı olur.

6. Mikro-adımlama ($micro-stepping$) sistemlerinde FEA analizi neden önemlidir?

FEA (Sonlu Elemanlar Analizi), redüktörün burulma rijitliği, elastik deformasyonlar, gerilme dağılımı, titreşimler ve ısıl gerilmeler gibi kritik parametrelerini tahmin etmek için kullanılır. Bu analizler sayesinde redüktörün performansı optimize edilir ve potansiyel sorunlar erkenden tespit edilerek çözülebilir.

7. Mikro-adımlama ($micro-stepping$) teknolojisinin gelecekteki trendleri nelerdir?

Gelecekte, akıllı redüktörler ve IoT entegrasyonu, yeni malzemeler ve imalat teknikleri, gelişmiş titreşim sönümleme teknolojileri ve yapay zeka destekli optimizasyon yöntemleri mikro-adımlama teknolojisinin önemli trendleri arasında yer alacak. Bu gelişmeler, sistemlerin hassasiyetini, güvenilirliğini ve verimliliğini daha da artıracak.
