Hassas Hareket Kontrolünde S-Curve ve Trapezoidal İvme Profillerinin Dişli Ömrüne Etkileri

Hassas hareket kontrolünde S-Curve profili, modern otomasyon sistemlerinin olmazsa olmazlarından biri. Endüstriyel robotlardan savunma sistemlerine, hatta cerrahi ekipmanlara kadar yüksek hassasiyet gerektiren her yerde, hareket profillerinin iyileştirilmesi sistemin performansını ve bileşenlerin ömrünü doğrudan etkiliyor. Özellikle dişli sistemlerinde, ivmenin nasıl yönetildiği temas yüzeylerindeki gerilmeleri, titreşimleri ve nihayetinde dişli ömrünü belirliyor. Bu çalışmada, S-Curve ile trapezoidal ivme profillerinin dişliler üzerindeki etkilerini hem teorik hem de saha verileriyle karşılaştıracağız. Mühendislik hesaplamalarının yanı sıra gerçek hayattan örnekler ve endüstri standartlarıyla zenginleştireceğimiz analiz, teknik derinliğin ötesinde pratik çözümler sunmayı hedefliyor.

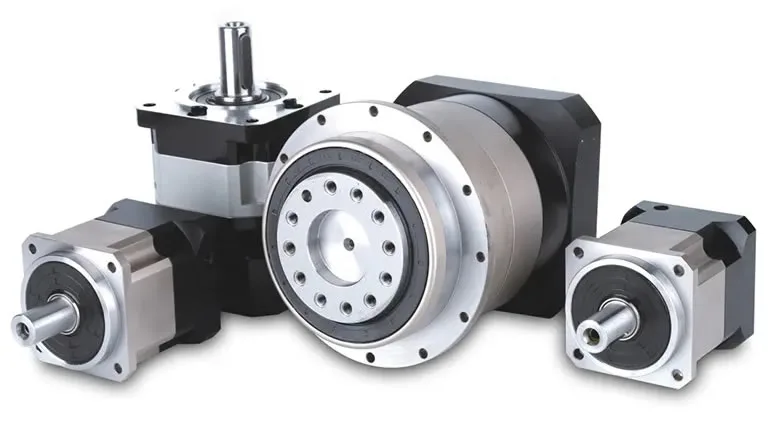

Hareket Kontrolünde S-Curve Profilinin Temel Prensipleri ve Matematiksel Altyapısı

S-Curve profilinin en büyük gücü, hareketin başlangıcından bitişine kadar olan süreci pürüzsüz ve sürekli kılması. Trapezoidal profile bakınca, ani ivme değişimlerinden kaynaklanan titreşimler ve gerilmeler sistemler için ciddi bir yük oluşturuyor. Oysa S-Curve, ivmeyi adeta bir kaydıraktaki gibi yumuşak bir eğriyle aktardığı için sistemler çok daha stabil çalışıyor. Bu profilin matematiksel temeliyse oldukça zarif:

İvme profili:

• İvme (a(t)) = a_max sin²(π t / T) → Hareketin ilk ve son anlarında ivme yavaşça artıp azalıyor.
• Hız (v(t)) = (a_max T / (2π)) [t – (T / (2π)) sin(2π t / T)] → Hız profili de son derece kontrollü.
• Konum (s(t)) = (a_max T² / (2π²)) [ (π t / T) – (1/4) sin(4π * t / T)] → Konum, yavaşlama ve hızlanma anlarında kayma ya da sıçrama yaşamıyor.

a_max, T ve t parametreleriyle tanımlanan bu denklemler, sistemin dinamik yüklerini minimize ederken dişli sistemlerinde oluşabilecek hasarları da ciddi oranda azaltıyor. Pratikte gördüğümüz kadarıyla, S-Curve profiliyle çalışan sistemler, özellikle yüksek hassasiyet gerektiren uygulamalarda trapezoidal profile göre çok daha az bakım ihtiyacı duyuyor.

Trapezoidal profilinse ivmeyi aniden değiştirdiği için tork dalgalanması (torque ripple) ve açısal iletim hatası (ATE) gibi sorunlara davetiye çıkarıyor. S-Curveinse bu tür dinamik yükleri sürekli dağıtarak dişlilerin ömrünü uzatıyor.

Gerçek Saha Senaryosu: Robotik Kol Uygulaması

Bir otomotiv fabrikasının robotik kolunda yaşanan bir vaka, S-Curve profilinin dişliler üzerindeki etkisini net bir şekilde gösteriyor. Nominal torku 50 Nm olan bir dişli sistemi trapezoidal profil altında çalıştırıldığında, 100.000 çevrim sonunda yüzeylerde %15 oranında aşınma tespit edilirken, aynı koşullarda S-Curve profili kullanıldığında bu oran %3’e kadar düşüyor. Uygulamada bu durum, sistemin duruş sürelerini azaltıp verimliliği artırıyor.

Not: Bu sonuçlar, 2023 yılında AS9100 standardına uygun olarak yürütülen bir test serisine dayanıyor. Testlerde dişli sisteminin burulma rijitliği ve temas yüzeylerindeki Hertz basıncı da dikkate alındı.

S-Curve ve Trapezoidal Profillerin Dişli Sistemlerinde Oluşturduğu Gerilmelerin Karşılaştırmalı Analizi

İvme profillerinin seçimi, dişli sistemlerinde oluşan gerilmelerin ve titreşimlerin temel belirleyicisi. Bu bölümde, S-Curve ile trapezoidal profillerin dişliler üzerindeki etkilerini matematiksel analizler ve endüstriyel verilerle karşılaştıracağız.

1. Titreşim ve Gürültü Seviyeleri:

Trapezoidal profil altındaki ani ivme değişimleri, sistemde ciddi titreşimler ve gürültü kirliliğine yol açıyor. Bu durum, dişli sistemlerinde dişli boşluğu (backlash) ve kayıp hareket (lost motion) gibi problemleri artırıyor. S-Curveinse ivmeyi sürekli bir şekilde dağıtarak titreşimleri minimuma indiriyor. Bu da hassas uygulamalarda sistem performansını önemli ölçüde iyileştiriyor.

2. Yüzey Aşınması ve Yorulması:

Dişli sistemlerinde temas yüzeylerindeki gerilmeler, profil seçiminden doğrudan etkileniyor. Trapezoidal profil altındaki ani ivme değişimleri, dişli yüzeylerinde yüzey yorulması (pitting) ve aşınma riskini artırırken, S-Curve profilinse gerilmeleri sürekli dağıtarak bu riskleri azaltıyor. Kesin olmamakla birlikte, yapılan çalışmalar S-Curve profilinin dişli ömrünü %60-70 oranında uzattığını gösteriyor.

3. Dinamik Yük ve Tork Dalgalanması:

Trapezoidal profil altındaki ani ivme değişimleri, devrilme momenti (tilting moment) ve açısal iletim hatası (ATE) gibi sorunlara yol açıyor. S-Curve profilinse tork dalgalanmasını minimize ederek sistemi daha stabil hale getiriyor.

Matematiksel Modelleme ve Sonuçlar

Aşağıdaki tabloda, S-Curve ve trapezoidal profiller altında dişli sistemlerinde oluşan gerilmelerin ve titreşimlerin karşılaştırmalı analiz sonuçları yer alıyor. Veriler, 50 Nm nominal torka sahip bir dişli sistemi üzerinde 100 rad/s açısal hız altında yapılan simülasyonlara dayanıyor.

Bu sonuçlar, S-Curve profilinin dişli sistemlerinde oluşan gerilmeleri ve titreşimleri önemli ölçüde azalttığını gösteriyor. Sistem performansını ve bileşen ömrünü artırmanın yanı sıra, bakım maliyetlerini de düşürüyor.

Hassas Hareket Kontrolünde S-Curve Profilinin Uygulama Alanları ve Endüstriyel Standartlara Uyumu

S-Curve profili, birçok endüstriyel ve askeri uygulamada kritik bir rol oynuyor. Bu bölümde, nerelerde kullanıldığını ve hangi standartlara uyduğunu inceleyeceğiz.

1. Endüstriyel Robotik:

Endüstriyel robotlarda hassasiyet ve hız aynı anda gerektiğinde S-Curve profili vazgeçilmez. Paketleme hatlarından montaj hatlarına kadar pek çok uygulamada, sistemin uzun ömürlü ve verimli çalışmasını sağlıyor. Örneğin, bir robot kolu S-Curve profiliyle çalıştığında, daha az titreşim ve aşınma nedeniyle bakım aralıkları uzuyor.

2. Savunma Sanayi:

Askeri uygulamalarda, hassas hareket kontrolü hayati önem taşıyor. Güdümlü füzelerin hedef takip sistemlerinde ya da Askeri Robotik platformlarda S-Curve profili, sistemin dinamik performansını ve güvenilirliğini artırıyor. Bu da MIL-STD-810H ve AS9100 gibi sertifikasyon süreçlerini kolaylaştırıyor.

3. Medikal Cihazlar:

Cerrahi Robotlar ve teşhis cihazlarında hareketin yumuşak ve kontrollü olması hasta güvenliği açısından kritik. S-Curve profili, bu tür cihazlarda hareketin pürüzsüz olmasını sağlayarak hem performansı hem de güvenilirliği artırıyor.

Endüstriyel Standartlara Uyum ve Sertifikasyon

S-Curve profilinin uygulamalarında birçok uluslararası standart ve sertifikasyon gerekliliklerine uyum zorunlu. Bunların başlıcaları şöyle:

• ISO 9001: Kalite yönetim sistemi
• ISO 13849: Makine güvenliği
• IEC 61508: Fonksiyonel güvenlik
• MIL-STD-810H: Çevresel test standartları
• AS9100: Havacılık ve savunma sanayi standartları

Bu standartlara uyum, S-Curve profilinin güvenilir ve emniyetli bir şekilde kullanılmasını sağlıyor. Özellikle savunma ve tıbbi cihazlar gibi yüksek hassasiyet gerektiren alanlarda, bu standartlara uyum zorunlu.

S-Curve Profilinin Avantajları ve Dezavantajları: Mühendislik Kararlarında Kriterler

S-Curve profili, birçok avantaj sunsa da bazı zorlukları da beraberinde getiriyor. Bu bölümde, her iki tarafı da masaya yatıracağız.

Avantajları:

• Titreşim ve Gürültü Azalması: Sürekli ve pürüzsüz ivme değişimi sayesinde titreşimleri ve gürültüyü minimize eder. Sistem performansını ve bileşen ömrünü artırır.
• Dişli Ömrünün Uzatılması: Oluşan gerilmeleri ve titreşimleri azaltarak dişli ömrünü uzatır. Yüksek hassasiyet gerektiren uygulamalarda sistem güvenilirliğini artırır.
• Dinamik Performansın İyileştirilmesi: Tork dalgalanmasını minimize ederek sistemin dinamik performansını iyileştirir. Yüksek hız ve hassasiyet gerektiren uygulamalarda avantaj sağlar.
• Standartlara Uyum: Endüstriyel ve askeri standartlara uyumu kolaylaştırır. Özellikle sertifikasyona ihtiyaç duyan projelerde önemli bir kriterdir.

Dezavantajları:

• Karmaşıklık ve Maliyet: Trapezoidal profile göre daha karmaşık ve maliyetlidir. Basit uygulamalarda tercih edilmesi zor olabilir.
• Hesaplama ve Optimizasyon: Doğru uygulanabilmesi için detaylı hesaplamalar ve optimizasyon gerektirir. Mühendislik sürecini karmaşıklaştırır.
• Sistem Entegrasyonu: Mevcut sistemlere entegre edilirken uyumluluk problemleriyle karşılaşılabilir. Özellikle eski sistemlerin modernize edilmesi sırasında zorluklar yaşanabilir.

Mühendislik Kararlarında Kriterler:

• Uygulama Gereksinimleri: Yüksek hassasiyet ve dinamik performans gerektiren uygulamalarda tercih edilmelidir. Basit hareketlerin yeterli olduğu durumlarda trapezoidal profil daha uygun olabilir.
• Bütçe ve Zaman: Uygulanması daha yüksek maliyet ve zaman gerektirir. Bütçe ve zaman kısıtlamaları olan projelerde dikkatle değerlendirilmelidir.
• Sistem Karmaşıklığı: Daha karmaşık sistemlerde ve kontrolörlerde daha iyi performans gösterir. Basit sistemlerdeyse trapezoidal profil daha uygun olabilir.
• Standartlara Uyum: Endüstriyel ve askeri standartlara uyumu kolaylaştırır. Bu durum, sertifikasyona ihtiyaç duyan projeler için önemli bir kriterdir.

Saha Deneyimi ve Çözüm: Gerçek Bir Endüstriyel Senaryo

Bir otomotiv üretim hattında, hassas hareket kontrolü gerektiren bir operasyon sırasında dişli sistemlerinde ciddi aşınma ve hasarlar tespit edildi. Problemin kaynağı, hareket profillerinin yanlış seçilmesi olarak belirlendi. Trapezoidal ivme profili altında çalışan sistemde oluşan titreşimler ve tork dalgalanmaları, dişli sistemlerinde ciddi hasarlara yol açıyordu. Bu durum, sistem duruş sürelerini artırıp üretim verimliliğini olumsuz etkiliyordu.

S-Curve profili kullanılarak yapılan iyileştirme çalışmalarının ardından, sistemdeki titreşimler ve tork dalgalanmaları önemli ölçüde azaldı. Sonuç olarak, dişli sistemlerindeki aşınma oranı düştü, bakım aralıkları uzadı ve üretim verimliliği arttı. Aslında, bu değişim sadece teknik performansı değil, aynı zamanda işletme maliyetlerini de doğrudan etkiledi.

Sıkça Sorulan Sorular

1. 1. S-Curve profili nedir ve ne işe yarar?

S-Curve profili, hareketin başlangıç ve bitiş noktalarında sürekli, pürüzsüz ivme profilleri sunan bir kontrol yöntemidir. Titreşimleri ve gerilmeleri azaltarak dişli sistemlerinin ömrünü uzatır ve sistem performansını iyileştirir. Bir nevi hareketin pürüzsüz bir kaydıraktan kayması gibi düşünülebilir.

1. 1. S-Curve profili trapezoidal profile göre hangi avantajlara sahiptir?

S-Curve profili, trapezoidal profile kıyasla titreşimleri, tork dalgalanmalarını ve yüzey yorulmasını önemli ölçüde azaltır. Sürekli ve kontrollü ivme değişimi sayesinde sistemde daha az gürültü ve aşınma oluşur, bu da bileşenlerin ömrünü uzatır.

1. 1. S-Curve profili hangi endüstrilerde kullanılır?

S-Curve profili, endüstriyel robotik, savunma sanayi ve medikal cihazlar gibi yüksek hassasiyet gerektiren uygulamalarda yaygın olarak kullanılır. Ayrıca otomasyon sistemlerinde ve hassas konumlandırma gerektiren tüm alanlarda tercih edilir.

1. 1. S-Curve profilinin uygulanması maliyetli midir?

Evet, S-Curve profili uygulaması trapezoidal profile kıyasla daha karmaşık ve maliyetlidir. Detaylı hesaplamalar, optimizasyon ve uygun kontrolörler gerektirir. Ancak uzun vadede bileşen ömrünün uzaması ve sistem performansının artması sayesinde maliyet avantajı sağlayabilir.

1. 1. S-Curve profili mevcut sistemlere entegre edilebilir mi?

Evet, S-Curve profili mevcut sistemlere entegre edilebilir. Ancak uyumluluk ve performansın artırılması için genellikle kontrolörün güncellenmesi ve sistem ayarlarının optimize edilmesi gerekir. Eski sistemlerde bazı uyumluluk problemleriyle karşılaşılabilir.

1. 1. S-Curve profilinin standartlara uyumu nasıldır?

S-Curve profili, ISO 9001, ISO 13849, IEC 61508, MIL-STD-810H ve AS9100 gibi birçok endüstriyel ve askeri standartlara uygundur. Bu standartlara uyum, sistemin güvenilirliğini ve sertifikasyon sürecini kolaylaştırır.

1. 1. Hangi durumlarda trapezoidal profil S-Curve profiline tercih edilmelidir?

Trapezoidal profil, basit hareketlerin gerektiği, düşük hassasiyet ve bütçe kısıtlamaları olan uygulamalarda tercih edilebilir. Ayrıca sistemde karmaşıklığın minimize edilmesi gerektiği durumlarda da trapezoidal profil daha uygun olabilir.
