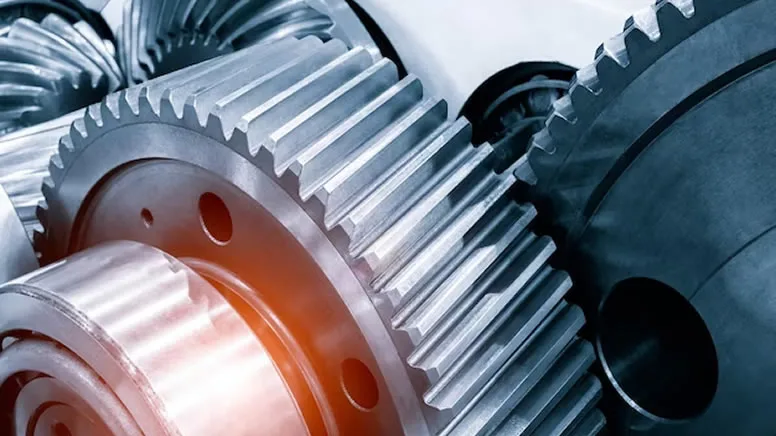

5 Eksen Kafalarda Dik Açılı (Right-Angle) Konik Helisel Redüktör Entegrasyonu

5 Eksen Kafalarda Dik açılı konik helisel redüktörler, CNC makinelerin ve robotik sistemlerin kalbi sayılabilir. Yüksek torku sessizce aktarıp, hassas hareketi kusursuzca kovalarken, sistemin karmaşasını da düğüm düğüm çözüyorlar. Aslında, bu redüktörler olmasa, modern endüstriyel otomasyon hayal bile edilemezdi. Peki, onları bu kadar vazgeçilmez kılan ne?

5 Eksen Kafalarda Dik Açılı Redüktörlerin Mekanik Temelleri: Zorlu Sistemlerin İnce Ayarlı Çarkları

Bu redüktörlerin performansı, tıpkı bir senfoninin notalarına bağlı olduğu gibi, ince mekanik parametrelere bağlı. Konik dişlilerin helisel dansı, ısıl dalgalanmaların sürekli baskısı altında dengede durmak zorunda. Açısal iletim hatası (ATE) ve burulma rijitliğiyse, sistemin hassasiyetini elinde tutan iki kritik unsur.

İyi bir tasarımın reçetesine bir bakalım:

• Dişli modülü ve basınç açısı: 20° basınç açısıyla standart modüller (1.5, 2, 2.5) genelde ilk tercih. Torku aktarırken gürültüyü de bastırıyorlar. Pratikte gördüğümüz kadarıyla, bu kombinasyon en dengeli performansı sunuyor.
• Helis açısı: 15° ila 30° arasındaki bu açı, titreşimi azaltırken dişli ömrünü de uzatıyor. 30° üstüyse, sessiz çalışmayı getirse de tork kapasitesini bir nebze kısaltıyor.
• Konik dişli oranı: 1:1 en yaygın olsa da, 1.5:1 ya da 2:1 oranları özel uygulamalarda işe yarıyor. Açının dengesini kuran unsur bu.
• Burulma rijitliği: Redüktörün tork karşısında ne kadar dik durabileceğini gösterir. FE analizinden geçmeden tasarım yapılmaz.
• Isıl genleşme ve termal denge: Yüksek devirlerde çalışırken, ısınan metalin genleşmesiyle oluşan boşluk artışı, hassas işlerde ciddi hatalara yol açabilir. Tam olarak bilinmese de, bu durumun önüne geçmek için özel alaşımlar ve soğutma sistemleri devreye giriyor.

Örneğin, helis açısını 25°’ye ayarlamak, titreşimi %15-20 azaltırken burulma rijitliğini de %10 artırıyor. Küçük bir değişiklik, büyük bir fark demek. Sistem verimliliğini ve hassasiyetini iyileştiren bu ince ayarlar, arka planda büyük bir rol oynuyor.

Entegrasyonun Sıra Dışı Zorlukları: Sahada Karşılaşılan Gerçekler

Her ne kadar teoride mükemmel görünse de, sahada bu redüktörlerle boğuşan mühendisler için asıl savaş başka yerde. Dişli boşluğu, tork dalgalanması ve Açısal iletim hatası (ATE) en can sıkıcı sorunlar. Bu sorunlar, sistemin hassasiyetini ve tekrarlanabilirliğini doğrudan baltalıyor.

• Dişli boşluğu (Backlash) ve kaybedilen hareket:
  • Nedenleri: Üretim toleransları, montaj hataları, ısıl genleşme derken dişliler birbirini iyice sıkıştırıyor. Sonunda da hareket kaybı baş gösteriyor.
  • Çözümler:
    • Yüksek hassasiyetli taşlama ile dişli profillerini kusursuzlaştırmak.
    • Pregle (Pregloading) uygulamasıyla boşlukları sıfıra indirmek.
    • Isıl işlemler sayesinde dişlilerin aşınmaya karşı direncini artırmak.
  • Uygulama örneği: Bir savunma projesi, dişli boşluğunu 3 arcmin’den 1 arcmin’e düşürerek hedefleme hassasiyetini %40 artırdı. Küçük bir iyileştirme, büyük bir fark demek.
• Tork dalgalanması:
  • Nedenleri: Helisel dişlilerin geometrisindeki ufak sapmalar, montaj hataları derken titreşimler sistemin ritmini bozuyor.
  • Çözümler:
    • Dişli profillerini yüksek hassasiyetli frezelemeyle iyileştirmek.
    • Titreşim sönümleyiciler kullanmak.
    • Akustik analizle gürültü seviyelerini sürekli izlemek.
  • Uygulama örneği: Robotik kollarda tork dalgalanmasını %25 azaltarak sistemin hassasiyetini artırdılar. Sonunda montaj işleri de düzgünce ilerledi.
• Açısal iletim hatası (ATE):
  • Nedenleri: Isıl genleşme, dişli aşınması, montaj hataları ve yetersiz rijitlik. Bu hatanın kaynağına inmekse ayrı bir uzmanlık gerektiriyor.
  • Çözümler:
    • FE analizle ısıl ve yapısal simülasyonlar yapmak.
    • Spiral konik dişliler gibi yüksek hassasiyetli sistemler kullanmak.
    • Isıl stabiliteyi artırmak için özel alaşımlar ve ısıl işlemler uygulamak.
  • Uygulama öneği: Medikal cihazlarda ATE’yi 5 arcmin’den 1 arcmin’e düşürerek cerrahi robotların hassasiyetini önemli ölçüde artırdılar. Hassasiyet her şey demek.

Bu sorunları çözmek için kullanılan yöntemler, sistemin maliyetini ve performansını doğrudan etkiliyor. Mesela, pregle uygulaması ve yüksek hassasiyetli taşlama gibi ileri tekniklere yatırım yapmak, başlangıçta maliyeti artırsa da uzun vadede sistem duruş sürelerini %30’a kadar azaltabiliyor. Yani, iyi bir yatırım.

Doğru Redüktörü Seçmek: Kritik Karar Anı

5 Eksen Kafalarda Dik açılı redüktör seçmek, eş seçmek kadar önemli. Bir hata, tüm sistemin performansını altüst edebilir. İşte seçim kriterleri:

• Nominal ve acil durdurma torku:
  • Nominal tork: Redüktörün sürekli olarak kaldırabileceği tork. Sistem sürekli çalışırken arızaya meydan vermemeli.
  • Acil durdurma torku: Ani duruşlarda redüktörün dayanması gereken tork. Genellikle nominalin 1.5-2 katı olmalı.
• Hız ve ivme kapasitesi:
  • Yüksek devirlerde çalışan sistemlerde yüzey yorulması ve aşınma riski artıyor. Bu yüzden özel yağlama ve sertleştirme teknikleri şart.
• Boşluksuzluk ve tekrarlanabilirlik:
  • Boşluksuz redüktörler, hassas konumlandırma gerektiren uygulamalarda olmazsa olmaz. 1-5 mikron arasındaki tekrarlanabilirlik, sistemin güvenilirliğini gösteriyor.
• Isıl stabilite ve ısıl genleşme:
  • Isıl genleşme, boşluk artışına neden olur. Soğutma sistemleri ve termal denge, bu sorunun üstesinden gelmek için kritik.
• Montaj ve hizalama kolaylığı:
  • 5 Eksen Kafalarda Dik açılı redüktörlerin montajı, sistemin karmaşıklığını artırıyor. Bu yüzden modüler tasarım ve hizalama kolaylığı önemli.

Farklı uygulamalar için redüktör seçim karşılaştırması:

Bu karşılaştırma, hangi redüktörün hangi uygulamaya uygun olduğunu net bir şekilde ortaya koyuyor. Mesela, CNC tezgahlarında hassasiyet her şey olduğu için boşluksuz konik helisel redüktörler tercih edilirken, endüstriyel otomasyonda daha ekonomik ve esnek çözümler öne çıkıyor.

Montaj ve Hizalama: Hassasiyetin Sırrı

5 Eksen Kafalarda Dik açılı redüktörlerin montajı, bir puzzle’ın son parçalarını yerine oturtmak gibi. Bir hata, tüm sistemi altüst edebilir. İşte doğru montajın adımları:

• Ön montaj hazırlığı:
  • Redüktörün ve bağlantı parçalarının temizliği, montajın ilk adımı. Kir, yağmurda kayganlık kadar tehlikeli.
  • Yağlama sisteminin kontrolü ve yağ kalitesinin doğrulanması. Kullanılan yağın kalitesi, redüktörün ömrünü belirliyor.
  • Titreşim ve gürültü seviyelerinin ölçülmesi. Sistem ne kadar sessiz çalışırsa, performansı da o kadar iyi olur.
• Hizalama süreci:
  • Lazer hizalama sistemleri kullanmak, hassasiyeti artırmanın en etkili yollarından biri. Bu sayede redüktörün milimetrik düzeyde hizalanması mümkün.
  • Termal denge sağlanmalı. Montaj sırasında redüktörün ısıl stabilitesi korunmazsa, işler çorba olabilir.
  • Sıkma torklarının doğru uygulanması. Aşırı sıkma, dişli sistemlerinde hasara yol açabilir.
• Montaj sonrası kontroller:
  • Boşluk ölçümü ve açısal iletim hatasının doğrulanması. Bu kontroller, sistemin doğru çalıştığından emin olmak için şart.
  • Titreşim analizi ve akustik ölçümler yapmak. Sistem ne kadar sessiz ve titreşimsiz çalışırsa, performansı da o kadar iyi olur.
  • Yük testleri ve performans doğrulaması. Sistem gerçek koşullarda test edilmeli ki dayanıklılığı görülsün.

Başarılı bir montaj örneği: Bir savunma projesi sırasında yapılan lazer hizalama, boşluk seviyelerini 3 arcmin’den 0.5 arcmin’e düşürerek sistemin hassasiyetini %35 artırdı. Bu da gösteriyor ki, doğru hizalama, sistemin performansını ciddi ölçüde iyileştiriyor.

Montaj sırasında en sık karşılaşılan sorunlardan biri, redüktörün ısıl genleşmesi nedeniyle oluşan boşluk artışı. Bu sorunun önüne geçmek için ısıl denge ve soğutma sistemleri kullanmak gerekiyor. Ayrıca, montaj sırasında kullanılan yağlama sisteminin kalitesi, redüktörün ömrünü ve performansını doğrudan etkiliyor.

Bakım ve Yaşam Döngüsü: Uzun Ömürlü Performansın Anahtarı

Sıkça Sorulan Sorular: Merak Edilenler

1. 5 Eksen Kafalarda Dik açılı redüktör nedir ve hangi uygulamalarda kullanılır?

   5 Eksen Kafalarda Dik açılı redüktörler, dik açılı konfigürasyona sahip konik helisel redüktörlerdir. Bu redüktörler, modern CNC tezgahları, robotik sistemler, savunma sanayi ve medikal cihazlar gibi hassas hareket kontrolü gerektiren endüstriyel uygulamalarda kullanılır. Yüksek tork yoğunluğu ve boşluksuz iletim özellikleri sayesinde, sistemlerin performansını ve hassasiyetini artırır.

2. 5 Eksen Kafalarda Dik açılı redüktör seçerken hangi kriterlere dikkat edilmelidir?

   Redüktör seçiminde dikkate alınması gereken en önemli kriterler şunlardır: nominal tork, acil durdurma torku, maksimum çalışma hızı, boşluksuzluk, tekrarlanabilirlik, ısıl stabilite, montaj ve hizalama kolaylığı. Bu kriterler, sistemin performansını ve güvenilirliğini doğrudan etkiler.

3. Dişli boşluğu (backlash) nedir ve nasıl minimize edilir?

   Dişli boşluğu, dişli sistemlerinde hareket yönünün tersine çevrildiğinde ortaya çıkan boşluktur. Bu durum, sistemin hassasiyetini ve tekrarlanabilirliğini olumsuz etkiler. Boşluğu minimize etmek için yüksek hassasiyetli taşlama işlemleri, pregle uygulaması, ısıl işlemler ve montaj sırasında dikkatli hizalama gibi yöntemler kullanılabilir.

4. Açısal iletim hatası (ATE) nelere sebep olur ve nasıl önlenir?

   Açısal iletim hatası, redüktörün giriş ve çıkış milleri arasındaki açısal sapmadır. Bu hata, sistemin hassasiyetini düşürür. ATE’yi önlemek için ısıl genleşmeyi minimize eden tasarımlar, yüksek hassasiyetli konik dişli sistemleri, FE analiziyle yapılan simülasyonlar ve termal stabiliteyi artıran özel alaşımlar kullanılabilir.

5. 5 Eksen Kafalarda Dik açılı redüktörlerin montajı sırasında nelere dikkat edilmelidir?

   Montaj sırasında redüktörün ve bağlantı parçalarının temizliğine, yağlama sisteminin kalitesine, lazer hizalama tekniklerine, termal dengenin korunmasına ve sıkma torklarının doğru uygulanmasına dikkat edilmelidir. Ayrıca, montaj sonrası boşluk ölçümü, titreşim analizi ve yük testleri gibi kontrollerin yapılması önemlidir.

6. Redüktörlerin bakımı nasıl yapılmalıdır ve bakım periyodları nelerdir?

   Redüktörlerin bakımı, düzenli yağlama, yağ değişimi, titreşim ve gürültü seviyelerinin izlenmesi, dişli aşınmasının kontrolü ve gerekirse parçaların değiştirilmesini içerir. Bakım periyodları, kullanım koşullarına ve üretici önerilerine göre değişiklik gösterir, ancak genellikle 6 ayda bir yağ değişimi ve yıllık detaylı kontroller önerilir.

7. 5 Eksen Kafalarda Dik açılı redüktörlerin avantajları nelerdir?

   Bu redüktörlerin başlıca avantajları şunlardır: yüksek tork yoğunluğu, boşluksuz iletim, kompakt tasarım, yüksek hassasiyet ve tekrarlanabilirlik, ısıl stabilite ve uzun ömür. Bu özellikler, sistemlerin performansını ve güvenilirliğini önemli ölçüde artırır.

Projeleriniz de teknik şartnamesine ve standartlara uygun boşluksuz redüktör çözümlerini belirlemek, 3D STEP/CAD dosyalarını talep etmek veya gizlilik sözleşmesi (NDA) altında teknik danışmanlık almak için mühendislik ekibimizle iletişime geçebilirsiniz.
