T Serisi Redüktör

Name: T Serisi Redüktör - Boşluksuz Redüktör
SKU: T Serisi Redüktör
Price: 1.00 TRY
Availability: InStock

Marka: Spinea

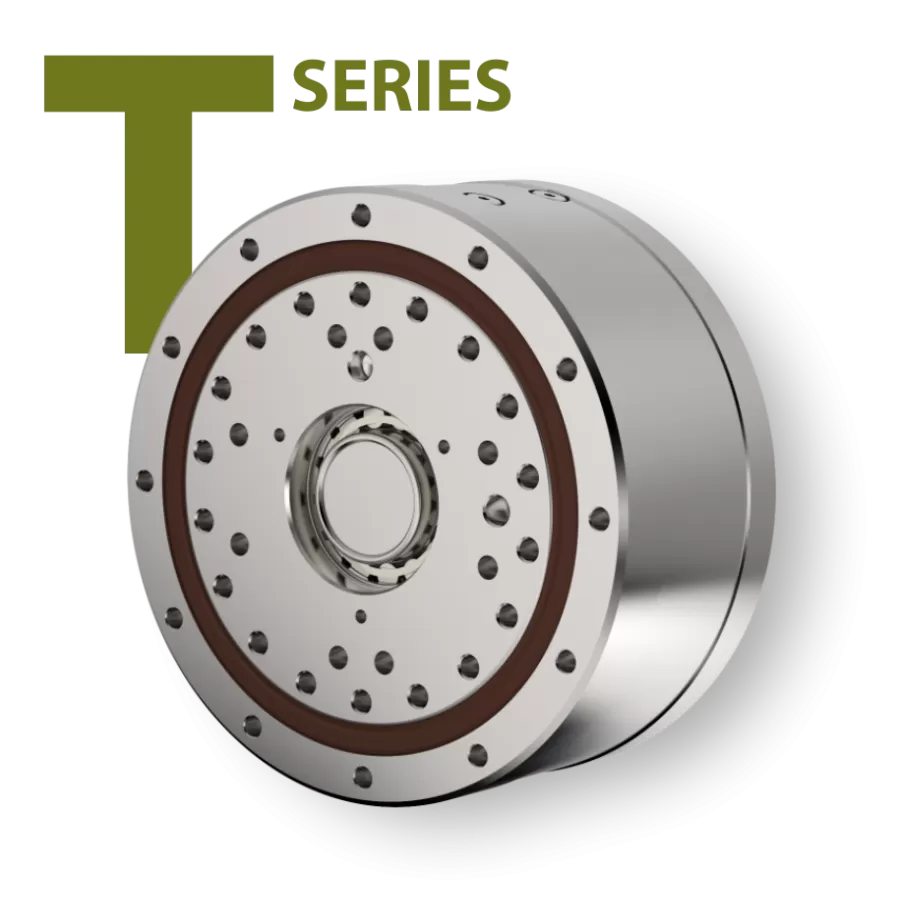

T Serisi Redüktör, silindir biçimli gövdesi ile geniş çaplı Twinspin yüksek hassasiyet dişlilerini temsil eder. Bu dişliler doğru redüksiyon mekanizması ve yüksek kapasiteye sahip radiyal ve eksenel silindir biçimli rulmanları içerir.

Açıklama

T Serisi Redüktör, silindir biçimli kasaya sahip çok çeşitli TwinSpin ® yüksek hassasiyetli redüksiyon dişlilerini temsil eder . T serisi yüksek hassasiyetli redüksiyon dişlileri, hassas bir redüksiyon mekanizması ve yüksek kapasiteli radyal ve eksenel silindirik makaralı rulmanlardan oluşur. Redüksiyon dişlilerinin bu tasarımı, ek yataklara ihtiyaç duymadan yükün doğrudan çıkış flanşına veya kasaya monte edilmesini sağlar. T serisi yüksek hassasiyetli redüktörler modüler bir tasarıma sahiptir ve istenilen motor tipinin redüksiyon dişlisine bir motor bağlantı flanşı vasıtasıyla monte edilmesini sağlar. T serisi TwinSpin ® içerir tamamen sızdırmaz olmayan yüksek hassasiyetli redüksiyon dişlileri; Sızdırmazlık için bir giriş flanşı ve bir conta takımı kullanılmalıdır.

Müşterinin talebi üzerine SPINEA ® müşterinin motoruna göre tamamen sızdırmaz bir flanşlı redüksiyon dişlisi tedarik edebilir.

Avantajlar

sıfır boşluklu redüksiyon dişlileri
yüksek moment kapasitesi
mükemmel konumlandırma hassasiyeti ve konumlandırma tekrarlanabilirliği
yüksek burulma ve eğilme sertliği
küçük boyutlar ve ağırlık
yüksek küçültme oranları
uzun ömür
kolay montaj

T series features

Case	a) TB- threaded holes in case 1) b) TC- threaded and through holes in case 2)
Input flange connection	Shaft sealing / adapter flange is offered in the following versions: a) motor connection flange b) sealed input cover c) without flange
Input shaft design	Input shaft is offered in the following versions: a) shaft with key-way b) according to special request
Installation and operation characteristics	A wider range of modular configurations

1) valid for TS 60, TS 70, TS 80, TS 110, TS 140
2) valid for TS 170, TS 200, TS 240, TS 300

T series ordering specifications

Name	Size	Ratio	Series version	Shaft version
Name	Size	Ratio	Series version	P (DIN 6885)	S
TS	60	35, 47, 63	TB	6	•
	70	41, 57, 75	TB	11	•
	80	37, 63, 85	TB	8	•
	110	33, 67, 89, 119	TB	14	•
	140	33, 57, 87, 115, 139	TB	19	•
	170	33, 59, 83, 105, 141	TC	24	•
	200	63, 83, 125, 169	TC	28	•
	240	37, 87, 121, 153	TC	28	•
	300	63, 125, 191	TC	28	•

Motor flanşlı değiştirilmiş bir TwinSpin T serisi redüktör sipariş kodu örneği: TS200 – 125 –TC– P24 – M235 – P231. Belirli bir modifikasyon için M235 ve P231 işaretleri, üretici tarafından tanımlanır.

T serisi derecelendirme tabloları

Size	Reduction ratio	Rated output torque	Acceleration and braking torque	Permissible torque at emergency stop	Rated input speed	Cycle effective speed 5)	Max. allowable input speed10)	Tilting stiffness 1)6)	Torsional stiffness 1)7)	Max. no-load starting torque 9)	Max. back driving torque 9)
	i	T_R [Nm]	T_max [Nm]	T_em [Nm]	n_R [rpm]	n_ef[rpm]	n_max [rpm]	M_t [Nm/arcmin]	k_t [Nm/arcmin]	[Nm]	[Nm]
TS 60	35	37	74	185	2000	3000	4000	27	3,5	0,16	9
	47						5000			0,12	9
	63									0,12	10
TS 70	41	50	100	250	2000	2000	4000	35	7	0,30	11
	57					2500	5000			0,15	12
	75									0,14	13
TS 80	37	78	156	390	2000	3000	4000	62	9	0,35	14
	63						5000			0,20	15
	85									0,12	16
TS 110	33	122	244	610	2000	2000	3500	150	22	0,35	24
	67					2500	3900			0,35	28
	89					2000	4500			0,30	30
	119					2500				0,20	33
TS 140	33	268	670	1340	2000	2000	3000	340	54	0,60	40
	57					2500	3200			0,40	40
	87						4500			0,35	55
	115									0,35	65
	139									0,34	65
TS 170	33	495	1237	2475	2000	1500	3000	705	102	2,00	75
	59					2000	3500			2,00	85
	83					2500				1,40	100
	105						4000			1,20	125
	141									0,40	125
TS 200	63	890	2225	4450	2000	1500	3500	1070	178	1,90	90
	83					2000	4000			1,80	120
	125						4000			1,70	200
	169					2200	4500			0,90	210
TS 240	37	1620	4050	8100	1500	1000	2000	1800	340	3,00	90
	87					1500	3000			1,75	160
	121						3500			1,70	170
	153						3700			1,20	180
TS 300	63	2940	7350	14700	1500	1100	2500	3500	680	3,00	200
	125					1400	3200			2,00	250
	191					1500	3500			1,50	300

Ortalama istatistiksel değer. Daha fazla bilgi için bkz. bölüm Burulma sertliği, Eğilme sertliği.
15 rpm çıkış hızında yükleyin.
Fa=0 için eğilme momenti Mc max değeri. Fa ≠0 ise, bkz. Eğilme momenti bölümü.
Mc=0 için eksenel kuvvet Fa maks değeri. Mc≠0 ise, bkz. Eğme momenti bölümü.
Etkin hız ayrıca 1 arkmin’den büyük kayıp hareket ve düşük yağ viskozite değerleri için daha yüksek olabilir. 0,6 arcmin’den daha düşük kayıp hareket için lütfen üreticiye etkin hıza danışın.
Parametre, yüksek hassasiyetli redüksiyon dişlisinin versiyonuna bağlıdır.
Parametre, yüksek hassasiyetli redüksiyon dişlisinin versiyonuna, orana ve kayıp harekete bağlıdır.
Parametrelerin değerleri bilgilendiricidir. Kesin değer, yüksek hassasiyetli redüksiyon dişlisinin özel versiyonuna bağlıdır.
Yüksek hassasiyetli redüktör dişlisinin 20°C’den düşük sıcaklıkları, daha yüksek yüksüz çalıştırma veya geri sürüş torkuna neden olur.
Görev döngüsüne bağlıdır; daha yüksek bir giriş hızı hala mümkün olabilir; lütfen üreticiye danışın.

T Serisi Değerlendirme Tabloları 2

Size	Reduction ratio	Max. lost motion	Average angular transmission error 1)7)	Hysteresis	Max. tilting moment 2)3)	Rated radial force 2)	Max. axial force 2)4)	Input inertia 8)	Weight 8)
	i	LM [arcmin]	ATE [arcsec]	H [arcmin]	M _{c max} [Nm]	F_rR [kN]	F _{a max} [kN]	l [10^-4kgm²]	m [kg]
TS 60	35	<1,5	±36	<1,5	107	2,6	3,7	0,006	0,86
	47
	63
TS 70	41	<1,5	±36	<1,5	142	2,8	4,1	0,061	1,05
	57
	75
TS 80	37	<1,5	±36	<1,0	280	4,8	6,9	0,03	1,64
	63
	85
TS 110	33	<1,0	±20	<1,0	740	9,3	13,1	0,16	3,76
	67
	89
	119
TS 140	33	<1,0	±20	<1,0	1160	11,5	17	0,67	6,45
	57
	87
	115
	139
TS 170	33	<1,0	±20	<1,0	2430	19,2	27,9	1,15	11,07
	59
	83
	105
	141
TS 200	63	<1,0	±18	<1,0	3300	21,1	31,7	2,6	17,23
	83
	125
	169
TS 240	37	<1,0	±18	<1,0	5720	30,8	47,3	3,9	31,15
	87
	121
	153
TS 300	63	<1,0	±18	<1,0	12000	45,3	68,1	11,2	55,73

Tablodaki yük değerleri L10 =6000 [Sa] nominal ömür için geçerlidir.
Aralıklı çevrimler (S3-S8) için yüksek hassasiyetli redüksiyon dişlileri tercih edilir; uygulamalarda çıkış hızı ters-değişkendir. Üreticiye danışılması için sürekli mod döngüsüne (S1) ihtiyaç vardır.
T serisi redüktörlerin ölçülü resimleri katalogda contasız olarak listelenmiştir.
Sızdırmazlık seçenekleri Montaj talimatları bölümünde açıklanmıştır.
Lütfen bir görev döngüsündeki maksimum hızı üreticiye danışın.
Tablodaki değerler nominal çalışma sıcaklığını ifade eder.
