M Serisi Redüktör
Marka: Spinea
H serileri, aynı zamanda içi boş şaft olarak da bilinen şaftlarda oyuk şafta sahip yüksek hassasiyetli Twinspin dişlilerini temsil eder. Kablolar, basınçlı hava tüpleri, çıkış mili dişlinin miline bağlanabilir.

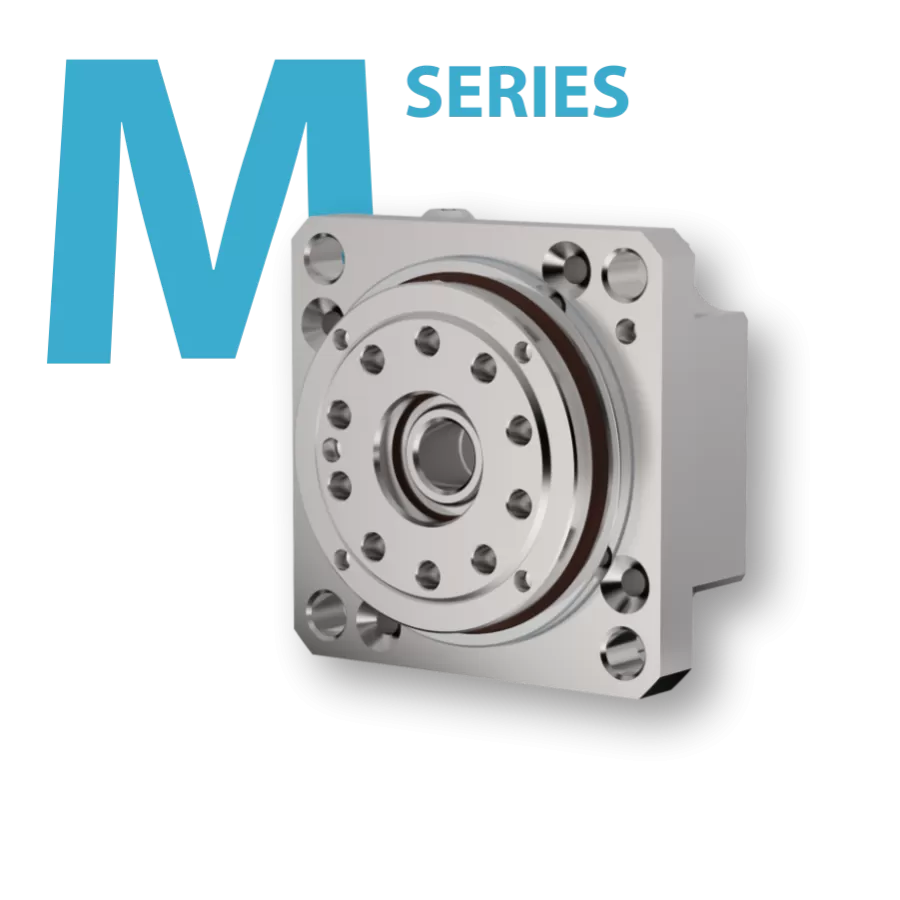

M Serisi Redüktör, minik boyutlu yüksek hassasiyete sahip Twinspin redüksiyon dişlileridir.
Serinin ilk temsili boyutu TS 50’dir, ve yakın gelecekte M serisini genişletecek daha küçük boyutlarda Twinspin serilerinin tanıtımı planlanmaktadır. Redüksiyon dişlilerinin bu tasarımı ek rulmanlara ihtiyaç duymadan yükün doğrudan çıkış flanşına veya gövdeye monte edilmesini sağlar. M serileri daha büyük SPINEA dişlilerinin bütün özelliklerini taşımaktadır.
M serileri yaşam boyu makine yağı ile doldurulmuştur. M serisi redüksiyon dişlilerinin mühürlemesi, redüksiyon dişlileirinin çıkış yatağı olarak kullanılan sızdırmaz (2RS) bilyalı rulmanlar ile güvence altına alınmış, aynı zamanda redüksiyon dişlilerinin giriş milinin muhafazası olarak kullanılmıştır ( Hafif sızıntı yağlayıcıya izin verilir.) Müşterinin talebi doğrultusunda tamamen mühürlenmiş redüksiyon dişlileri temin etmek de mümkündür.
AVANTAJLARI
- Küçük boyut ve kompakt tasarım
- Bilyalı rulmanlarla tamamen mühürlenmiş
- Basit kurulum
- Sıfır boşluklu redüksiyon dişlileri
- Çok düşük kütle
- Çok yüksek güç yoğunluğu
- Çok küçük sürtünmeli sabit çıkışlı rulman yatağı
- Yüksek performansa sahip redüksiyon dişlileri
- Yüksek hassasiyet
- Yüksek burulma sertliği
- Burulma özelliklerinin yüksek doğruluğu
- Çok düşük giriş ataleti
- Çok düşük sürtünme ve yüksek verimlilik
TEKNİK ÖZELLİKLER
TwinSpin M serisi mini redüksiyon dişlisi versiyonları
| e of the case | a) The mounting part of the case is located on the ouput side of the TwinSpin high precision reduction gearb) The mounting part of the case is located on the input side of the TwinSpin high precision reduction gear |
| Input shaft connection | a) Direct connection of shafts without couplings. The motor shaft is aligned with the hole with a keywayb) Indirect connection of shafts with rigid or flexible couplings
c) Shafts are aligned according to the customer requirements |
M serisi yüksek hassasiyetli redüktörler, mil ve kasa özelliklerine göre çeşitli modifikasyonlarda üretilmektedir.
M serisi sipariş özellikleri
| me | Size | Ratio | Series version |
Shaft version | ||
|---|---|---|---|---|---|---|
| P | H | S | ||||
|
TS
|
50 | 47, 63 | M | 6 | 8 | according to special request |
Not: Motor flanşlı değiştirilmiş bir TwinSpin redüksiyon dişlisinin sipariş kodu örneği: TS 50 – 63 – M – P6– M235 – P231. Belirli bir modifikasyon için M235 ve P231 işaretleri, üretici tarafından tanımlanır.
Derecelendirme Tabloları M Serisi
| Size | Reduction ratio | Rated output torque | Acceleration and braking torque | Permissible torque at emergency stop |
Rated input speed | Rated output speed | Max. continuous input speed | Max. allowable input speed 1)6) | Tilting stiffness 1) | Torsional stiffness 1) |
| i | TR [Nm] | Tmax [Nm] | Tem [Nm] | nR [rpm] | nRout [rpm] | ncmax [rpm] | nmax [rpm] | Mt [Nm/arcmin] | kt [Nm/arcmin] | |
| TS 50 | 47
63 |
18 | 36 | 90 | 2000 | 32 | 3000 | 5000 | 4 | 2,5 |
1/ Ortalama istatistiksel değer.
2/ nRout=nR/i çıkış hızında yükleyin. TS 50 M için 32 [dev/dk].
3/ Fa=0’da eğilme momenti Mc max. Fa≠0 ise par.3.5.1’e bakın.
4/ Fr=0, Mc=0 için eksenel kuvvet Fa maks. Mc≠0 par.3.5.1 ise.
5/ Fa=0 için radyal kuvvet Fr maks. Fa ≠ 0 ise, bkz. par.3.5.1.
6/ %50 ncmax’te (döngüde maksimum giriş hızı)
7/ Kama yolu ile bağlanan şaftlı yüksek hassasiyetli redüksiyon dişlisinin standart versiyonu için geçerlidir.
8/ a2 – radyal kuvvet merkezinin çıkış flanşının önünden olan mesafesi [m] .
Derecelendirme Tabloları M Serisi 2
| verage no-load starting torque 1) | Average back driving torque 1) | Max. lost motion | Hysteresis | Max. peak tilting moment 2)3) | Max. radial force 2)4)8) | Max. axial force 2)5) | Input inertia 7) | Weight 7) |
| [cNm] | [Nm] | LM [arcmin] | H [arcmin] | M c max [Nm] | F rR [kN] | F a max [kN] | l [10-4 kgm2] | m [kg] |
| 4
3 |
3
2 |
<1,5 | <1,5 | 44 |
a2=0 1,44 a2>0 0,044/(a2+0,0305)
|
1,9 | 0,007 | 0,47 |
Not: Tablodaki yük değerleri nominal ömür Lh=6000 [Sa] için geçerlidir.
İlgili Ürünler

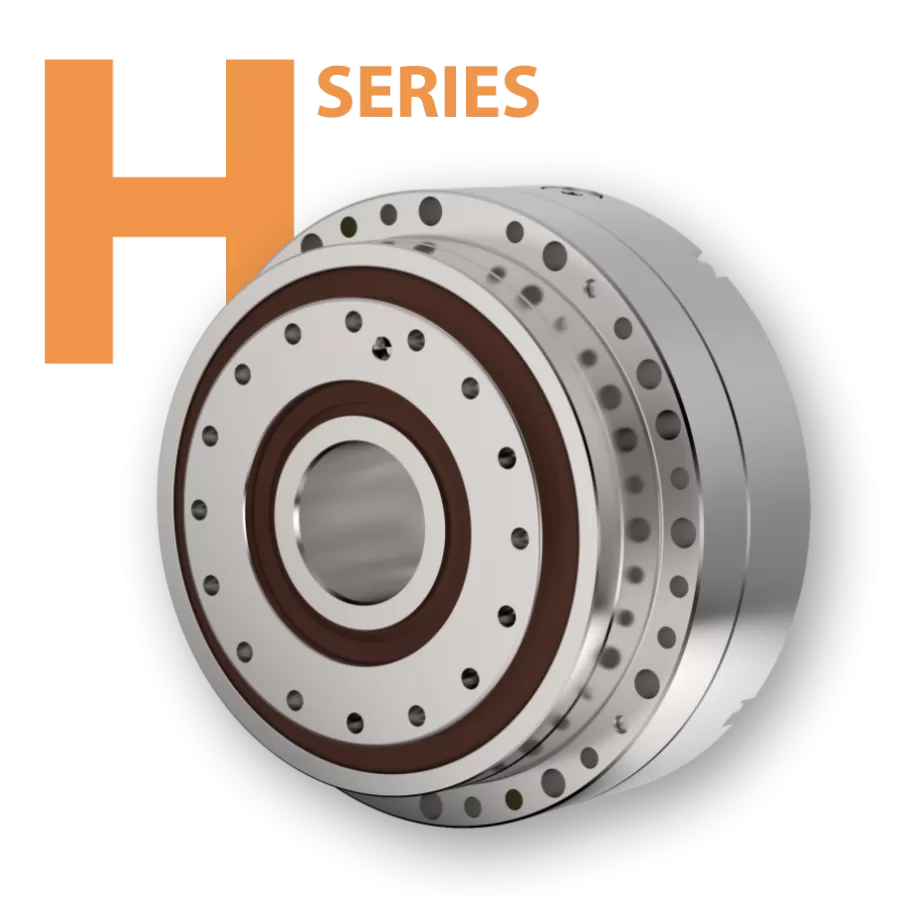

H Serisi Redüktör
