Sıfır Boşluklu Sürücülerde Başlangıç Torku (Starting Torque) ve Çalışma Torku Dengesi

Sıfır Boşluklu Sürücülerde Başlangıç Torku: Neden Bu Kadar Önemli?

Sıfır boşluklu sürücüler, sistemin hareketine anında yanıt veren hassas yapılardır. Başlangıç torku, bu sistemlerin ilk harekete geçtiği andaki performansını belirleyen en kritik parametrelerden biri. Özellikle CNC tezgahlarından cerrahi robotlara, askeri stabilizasyon platformlarından endüstriyel otomasyona kadar pek çok alanda, bu torkun değeri doğrudan sistemin kararlılığını ve hassasiyetini etkiliyor.

Pratikte gördüğümüz kadarıyla, sıfır boşluklu sürücülerde başlangıç torku ne kadar düşükse, sistem o kadar hızlı ve titreşimsiz tepki veriyor. Redüktörün içindeki dişli geometrisi, rulmanların ön gerilimi, hatta gövdenin rijitliği… Hepsi bu torku belirleyen faktörler arasında. İyi ayarlanmış bir sistemdeyse, bu tork neredeyse “fıs” diye harekete geçiyor.

Endüstriyel dünyada karşılaştığımız en yaygın sıfır boşluklu sürücüde başlangıç sorunlarıysa hep belli senaryolarda karşımıza çıkıyor:

• Hassas konumlandırma ihtiyacı olan yerlerde (örneğin, bir parça yerinden oynatılırken en ufak bir boşluk bile kabul edilemez)
• Askeri sistemlerdeki hedef takip mekanizmalarında (güdümlü füzelerin bir saniye bile gecikmesi ciddi sonuçlar doğurabilir)
• Tıbbi robotik kollarda (cerrahi operasyonlarda milimetrik hareketler hayati önem taşıyor)

Bu sistemlerde yaşanan problemlerin arkasında yatan mekanik nedenlerse genellikle şöyle:

• Dişlilerdeki boşluklar tam olarak giderilemiyor
• Rulmanlar yeterince sıkılaştırılmıyor
• Sızdırmazlık elemanları gereğinden fazla sürtünmeye neden oluyor
• Redüktör gövdesi burulmaya karşı yeterince dirençli değil

Bu makaledeyse, sıfır boşluklu sürücülerde başlangıç torkunun sadece ne olduğunu değil, nasıl hesaplandığını, hangi standartlara uygun olması gerektiğini ve bu torku optimize etmek için neler yapılabileceğini anlatacağız.

Başlangıç Torkunun Teknik Temelleri: Ne Olması Gerekiyor?

Sıfır boşluklu sürücülerde başlangıç torku, sistemin ilk harekete geçtiği andaki tork gereksinimini ifade ediyor. Bu değer, aşağıdaki unsurlardan doğrudan etkileniyor:

1. Dişli Sisteminin Boşluksuzluğu: Hassasiyetin Anahtarı

Boşluksuz dişli sistemleri, genellikle helisel ya da planet dişli çiftleriyle kuruluyor. İşte bu noktada devreye dişli boşluğu (backlash) giriyor. Ne kadar az olursa, sistem o kadar hassas çalışıyor.

• Helisel dişlilerde: Dişli modülü, basınç açısı ve helis açısı, boşluğu minimize eden en önemli parametreler arasında. İyi ayarlanmış bir helis açısı, hem boşluğu azaltıyor hem de titreşimleri düşürüyor.

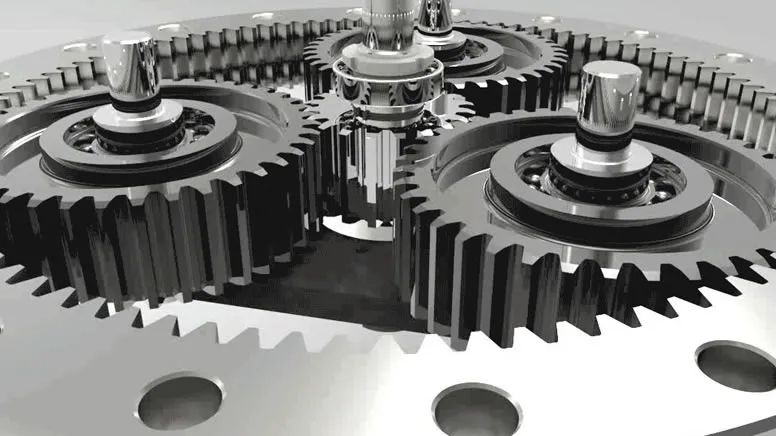

• Planet dişlilerde: Taşıyıcı ve gezegen dişliler arasındaki hassas toleranslar, boşluğun neredeyse sıfırlanmasını sağlıyor. Uygulamada bu durum, sistemin ilk harekete geçişindeki gecikmeleri büyük ölçüde ortadan kaldırıyor.

2. Rulman Ön Gerilimi: Sistemin Kalbi

Rulmanlara uygulanan ön gerilim, sistemin ilk harekete geçişindeki tepkisini doğrudan belirliyor. Az olursa gecikmeler ve titreşimler baş gösteriyor; çok olursa rulmanlar daha hızlı aşınıyor.

• Yaylı ön gerilim: Rulmanların arasına yerleştirilen yaylar, sürekli ve dengeli bir baskı uyguluyor.
• Manyetik ön gerilim: Mıknatıslar sayesinde rulmanlara sürekli bir kuvvet uygulanıyor. Tam olarak bilinmese de, manyetik sistemler yüksek hassasiyet gerektiren uygulamalarda tercih ediliyor.

3. Sızdırmazlık ve Sürtünme: Gizli Düşman

Sızdırmazlık elemanları (keçeler, O-ringler), sistemdeki sürtünmeyi artırarak sıfır boşluklu sürücülerde başlangıç torkunu olumsuz etkiliyor. Burada devreye PTFE kaplamalı keçeler gibi yüksek performanslı malzemeler giriyor. Pratikte gördüğümüz kadarıyla, keçelerin doğru şekilde monte edilmesi, tork performansını %20’ye varan oranda artırıyor.

4. Redüktör Gövdesinin Rijitliği: Titremeyen Temel

Redüktör gövdesinin burulma rijitliği (torsional stiffness), sistemdeki tork dalgalanmalarını minimize ediyor. Bu parametrenin değeri, genellikle FEA (Sonlu Elemanlar Analizi) ile doğrulanıyor. İyi bir gövde tasarımı, sistemin ilk harekete geçişindeki titreşimleri neredeyse sıfıra indiriyor.

İşte farklı redüktör tiplerinde gözlenen sıfır boşluklu sürücülerde başlangıç torku değerleri:

Başlangıç Torku Problemlerine Neden Olan 3 Ana Sebep

1. Tasarım Hataları: Detaylarda Gizli

Sistem başarısızlığının en büyük sebeplerinden biri, tasarım aşamasındaki eksiklikler. İşte en sık karşılaşılan hatalar:

• Dişli boşluğunun yetersiz optimize edilmesi: Helis açısının yanlış seçilmesi ya da dişli modülünün uyumsuz olması, boşlukları artırıyor.
• Rulman yerleşimindeki dengesizlik: Ön gerilimin düzgün dağılmaması, rulmanların düzensiz aşınmasına yol açıyor.
• Gövde rijitliğinin yetersiz olması: Redüktör gövdesindeki eğilme, dişli temasının düzgünlüğünü bozuyor.

Çözüm: İyi bir tasarım için şu adımlar izlenmeli:

• Dişli geometrisinin hassas hesaplamalarla optimize edilmesi (ISO 21771 standardına uygun)
• Rulman ön gerilim değerlerinin FEA analiziyle doğrulanması
• Yüksek rijitlikli gövde malzemelerinin kullanılması (örneğin, dökme demir ya da yüksek mukavemetli alüminyum alaşımları)

2. Üretim ve Montaj: Ölçüden Küçük Hatalar

Üretim sürecindeki en ufak tolerans sapmaları, sistemin performansını ciddi şekilde düşürüyor. Bu durum, özellikle hassas hareket kontrolü gerektiren sistemlerde büyük sorunlara yol açıyor.

• Dişli imalatındaki dalgalanmalar: Yüzey pürüzlülüğü ve dalgalanmalar, sistemde titreşimlere neden oluyor.
• Rulman montajındaki eksantriklik: Yanlış yerleştirilen yataklar, titreşimlere ve gürültüye yol açıyor.
• Sızdırmazlık elemanlarının yanlış sıkıştırılması: Keçelerin orantısız sıkıştırılması, sürtünmeyi artırıyor.

Çözüm: Üretim sürecinde şu yöntemler uygulanmalı:

• Dairesel olmayan taşlama işlemleriyle dişli yüzey pürüzlülüğünün minimize edilmesi
• Lazerli hizalama sistemleriyle rulmanların hassas yerleştirilmesi
• Basınç kontrollü presleme teknikleriyle sızdırmazlık elemanlarının montajı

3. Çevresel ve Operasyonel Faktörler: Dış Etkenler

Sistemdeki başlangıç torkunun performansı, çalışma ortamından da önemli ölçüde etkileniyor:

• Sıcaklık değişimleri: Termal genleşme nedeniyle oluşan boşluk artışı.
• Nem ve korozyon: Sızdırmazlık elemanlarının performans kaybına yol açıyor.
• Ani yüklemeler: Yüksek atalet momenti, başlangıç torkunda dalgalanmalara neden oluyor.

Çözüm: Dış etkenlerin etkisini azaltmak için:

• Termal dengeleyici kaplamaların kullanılması
• Korozyona dayanıklı malzemelerin tercih edilmesi (örneğin, paslanmaz çelik rulmanlar)
• Ani yüklemelere karşı koruma sistemlerinin (overload clutches) entegre edilmesi

Başlangıç Torkunu Hesaplama: Formül ve Örnek

Sıfır boşluklu sürücülerde başlangıç torkunun hesaplanması için temel formül şöyle:

T_start = (T_nominal × K_friction) + T_inertial + T_preload

Burada neler olduğunu inceleyelim:

• T_start: Sistemdeki ilk hareket torku (Nm)
• T_nominal: Nominal tork değeri (Nm)
• K_friction: Sürtünme katsayısı (genellikle 0.01-0.05 aralığında)
• T_inertial: Atalet momentinden kaynaklanan tork (J × α)
• T_preload: Rulman ön geriliminden kaynaklanan tork

Örnek bir hesaplama: 100 Nm nominal torka sahip bir planet dişli redüktörde başlangıç torkunun nasıl belirlendiğini görelim:

• Sürtünme katsayısı: 0.02
• Atalet momenti: 0.05 kg·m²
• Açısal ivme: 50 rad/s²
• Rulman ön gerilimi: 1.2 Nm

Hesaplama adımları:

T_start = (100 × 0.02) + (0.05 × 50) + 1.2 = 2 + 2.5 + 1.2 = 5.7 Nm

Bu değer, endüstriyel standartlara göre kabul edilebilir sınırların altında kalıyor. Bu yüzden, sistemde iyileştirme yapılması gerekiyor.

Standartlara Göre Başlangıç Torku: Askeri ve Endüstriyel Gereksinimler

Sıfır boşluklu sürücülerde başlangıç torkunun performansı, çeşitli standartlar tarafından belirleniyor. İşte en önemli olanları:

• ISO 21771:2021: Dişli sistemlerinde boşluk ve hassasiyet sınıflarını tanımlıyor.
• MIL-STD-810H: Askeri sistemlerde çalışma koşullarını ve performans gereksinimlerini belirliyor.
• AS9100: Havacılık ve uzay endüstrisinde kalite standartlarını tanımlıyor.

Askeri uygulamalarda başlangıç torku gereksinimleri:

• Stabilizasyon sistemleri: ±0.5 Nm başlangıç torkunda ±%1 hassasiyet gerekiyor.
• Güdümlü füzeler: ±1 Nm başlangıç torku ve 1 ms tepki süresi gerekiyor.
• Taktik robotlar: ±0.2 Nm başlangıç torku ve 0.5 ms tepki süresi gerekiyor.

Endüstriyel uygulamalarda başlangıç torku gereksinimleri:

• CNC tezgahları: ±1 Nm başlangıç torku ve 2 ms tepki süresi gerekiyor.
• Robotik eklemler: ±0.8 Nm başlangıç torku ve 1.5 ms tepki süresi gerekiyor.
• Lazer kesim makineleri: ±0.5 Nm başlangıç torku ve 1 ms tepki süresi gerekiyor.

Başlangıç Torkunu Optimize Etmek İçin Pratik Yöntemler

Peki, sıfır boşluklu sürücülerde başlangıç torkunu iyileştirmek için neler yapılabilir? İşte en etkili stratejiler:

1. Dişli Sistemini Yeniden Tasarla

• Helis açısını optimize et: Doğru açı seçimi, hem boşluğu minimize ediyor hem de titreşimleri azaltıyor. Pratikte gördüğümüz kadarıyla, helis açısındaki 1-2 derecelik bir iyileştirme, tork performansını %15’e varan oranda artırabiliyor.
• Planet dişli sistemlerini hassaslaştır: Taşıyıcı ve gezegen dişliler arasındaki toleransları sıkılaştırarak boşluğu neredeyse sıfıra indirgeyebilirsiniz.

Sıkça Sorulan Sorular

1. Sıfır boşluklu sürücülerde başlangıç torkunu ne etkiler?

Her şeyden önce dişli sisteminin boşluksuzluğu, rulmanların ön gerilimi, sızdırmazlık elemanlarının sürtünme katsayısı ve redüktör gövdesinin rijitliği bu torku belirliyor. Sistemdeki en ufak bir gevşeklik ya da aşırı sıkılık, tork performansını doğrudan etkiliyor.

2. Başlangıç torkunu nasıl ölçebiliriz?

Bu torku ölçmek için genellikle tork ölçerler ya da dinamometreler kullanılıyor. Sistem ilk harekete geçtiği anda ölçülen değer, başlangıç torkunu veriyor. Uygulamada bu ölçümler, prototip testleri sırasında hayati önem taşıyor.

3. Sıfır boşluklu sürücülerin avantajları nelerdir?

Yüksek hassasiyet, düşük titreşim, ani yüklemelere karşı dayanıklılık, uzun ömür ve düşük gürültü seviyesi… Sıfır boşluklu sürücüler, hassas hareket kontrolü gerektiren her alanda rakiplerine fark atıyor.

4. Başlangıç torkunu iyileştirmek için hangi malzemeler tercih edilmeli?

Yüksek rijitlik ve düşük termal genleşme katsayısına sahip malzemeler tercih edilmeli. Çelik alaşımları, alüminyum kompozitler ve seramik kaplamalar bu alanda sıkça kullanılan seçenekler arasında.

5. Bu sürücüler hangi alanlarda kullanılıyor?

CNC tezgahları, robotik sistemler, askeri stabilizasyon sistemleri, tıbbi cihazlar ve havacılık uygulamaları… Sıfır boşluklu sürücüler, hassas konumlandırmanın gerektiği her yerde karşınıza çıkıyor.

6. Başlangıç torku standartlara göre nasıl belirleniyor?

ISO 21771, MIL-STD-810H ve AS9100 gibi standartlar, bu torkun performans kriterlerini belirliyor. Hassasiyet ve tepki süresi gibi parametreler, sistemin kullanım alanına göre değişiklik gösteriyor.

7. Başlangıç torkunu optimize etmek için nelere dikkat edilmeli?

Sistem tasarımı, üretim toleransları, çevresel koşullar ve montaj hassasiyeti… Hepsi bir arada düşünüldüğünde, başarıya ulaşmak mümkün. Ayrıca, FEA analizi ve prototip testleriyle performansın doğrulanması da şart.
