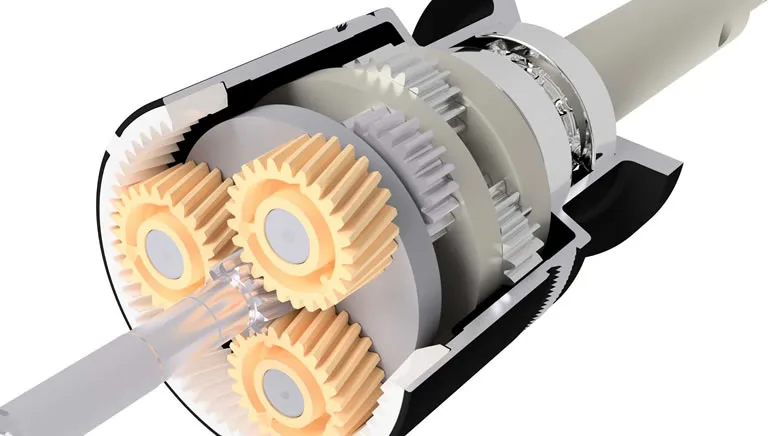

Redüktör Mekaniğinde Rezonans Frekansı Hesaplamaları ve Kritik Devir (Critical Speed) Sınırları

Redüktör Mekaniğinde Rezonans Frekansı, endüstriyel hareket sistemlerinin belkemiğini oluşturur. Kritik devir sınırlarına hâkim olmak, yalnızca makinenin ömrünü değil, titreşimden kaynaklanan gürültüyü ve verimsizliği de doğrudan etkiler. Yüksek devirlerde çalışan redüktörlerde, motor-redüktör bütünleşmesinde ya da savunma/uzay projelerinde bu hesaplamalar olmazsa olmazdır. Peki, neden mi? Çünkü bir redüktörün rezonans frekansını bilmeden tasarlamak, tıpkı bir orkestra şefinin notaları duymadan çalması gibi — sonuç hep bir felaket olur.

Titreşimler, sistemin içinde gizli birer hayalet gibi dolaşır. Harmonik titreşimler, dişli geçiş frekansları ve motor tork dalgalanmaları… Bunlar bir araya geldiğinde, sistemin en zayıf noktasını bulup orada dans etmeye başlar. Rezonans frekanslarını hesaplamak, bu titreşimlerin nereye saldıracağını öngörmek demektir. Ve bu öngörü, sistemin güvenilirliği, bakım periyotları ve hatta operatör güvenliği için yaşamsal önem taşır.

Redüktör Mekaniğinde Rezonans Frekansının Kökleri: Titreşimlerin Dans Pisti

Redüktörde rezonans frekansı, sistemin doğal frekanslarıyla dışarıdan gelen titreşimlerin birbirine denk düştüğü o kritik anda ortaya çıkar. Bu durum, genellikle doğrusal olmayan etkilerle ve sistemdeki parçaların esnekliğiyle yakından ilişkilidir. Örneğin, dişli boşlukları, mil bağlantılarındaki esneklikler ya da redüktör gövdesinin titreşim karakteristiği… Hepsi birer titreşim zincirinin halkasıdır. Pratikte gördüğümüz kadarıyla, bu boşluklar ve esneklikler, rezonansı tetikleyen en yaygın suçlulardır.

Peki, rezonans frekansını tetikleyen asıl unsurlar nelerdir?

• Doğal frekansların hesabı: Redüktörün ve bağlı sistemin (motor, yük, şase) atalet momentleri, burulma rijitliği ve lineer rijitlikleri dikkate alınarak hesaplanır. Bu frekanslar, sistemin titreşim karakterinin DNA’sını oluşturur.
• Harmonik titreşimin kaynağı: Motorlardaki tork dalgalanmaları, dişli geçiş frekansları ve yük dengesizliği… Bunlar, sistemde rezonansı tetikleyen ana unsurlar arasında. Yüksek hızlarda çalışan redüktörlerde, dişli geçiş frekansları neredeyse bir davulun ritmi gibi sistemin içinde yankılanır.
• Sistemdeki sönümleme: Redüktörün içindeki yağlama sistemi, contalar ve malzeme seçimi, titreşimleri ne kadar hızlı sönümleyeceğini belirler. Düşük sönümleme, rezonansta titreşimlerin bir fırtınaya dönüşmesine yol açar.
• Montajın gizli tehlikesi: Redüktörün motor ya da çıkış miline montajındaki eksen kaçıklığı, sistemde titreşimleri artırır ve rezonans frekansının kaymasına neden olur. Uygulamada bu durum, montajın ne kadar titizlikle yapıldığına bağlı olarak değişir.

Aşağıdaki tabloda, redüktörde rezonans frekansını etkileyen temel parametreler ve bunların sistem performansına etkileri bir bakışta görülüyor:

Redüktörde Rezonans Frekansının Matematiksel Sırları

Redüktörde rezonans frekansını hesaplamak, sistemin dinamik modelini anlamakla başlar. Bu hesaplama, adım adım ilerleyen bir yolculuktur:

• Sistem modellemesi: Redüktörün, motorun, yükün ve bağlantı elemanlarının kinematik ve dinamik modellerini oluşturmak. Bu modeller, sistemin hareket denklemlerini tanımlar.
• Doğal frekansların belirlenmesi: Sistemdeki titreşimlerin doğal frekanslarını (ω_n) hesaplamak. Bu frekanslar, sistemin kütlesi (m) ve rijitliği (k) arasındaki ilişkiye bağlıdır:

Burada k, burulma rijitliğini (Nm/rad), m ise atalet momentini (kg·m²) temsil eder.

• Harmonik bileşenlerin analizi: Motorun tork dalgalanmaları ve dişli geçiş frekansları gibi harmonik bileşenleri hesaplamak. Bu bileşenler, rezonans oluşumuna zemin hazırlar.
• Titreşim analizinin sonuçlandırılması: Doğal frekanslarla harmonik bileşenleri karşılaştırarak, sistemin hangi frekanslarda rezonans riski altında olduğunu belirlemek. Bu analiz, genellikle ANSYS ya da NASTRAN gibi modelleme yazılımlarıyla gerçekleştirilir.
• Önleyici tedbirler: Rezonans frekanslarını çalışma aralığından uzaklaştırmak için tasarım değişiklikleri yapmak. Örneğin, burulma rijitliğini artırmak, atalet momentini azaltmak ya da sönümlemeyi iyileştirmek.

Bu hesaplamaların doğru yapılması, sistemin güvenilirliği ve performansı için şarttır. Özellikle havacılık ve savunma uygulamalarında, rezonans frekanslarının hesaplanması, sistemin standartlara uygunluğunu da doğrudan etkiler.

Kritik Devir: Redüktörde Titreşimlerin Sınırı

Kritik devir, redüktörün mil sisteminin rezonans frekansına denk gelen dönme hızıdır. Bu devirde çalışan bir sistem, titreşimlerin bir kasırgaya dönüşmesine ve nihayetinde mekanik hasara yol açabilir. Kritik devir sınırlarının belirlenmesi, redüktörün tasarımında ve işletme koşullarında hayati bir adımdır.

Kritik devirin hesaplanması, şu formülle yapılır:

Burada:

• N_kritik: Kritik devir (rpm)
• k: Burulma rijitliği (Nm/rad)
• J: Atalet momenti (kg·m²)

Kritik devir sınırlarını belirlerken dikkate alınması gereken faktörler şunlardır:

• Rezonans frekanslarının dağılımı: Kritik devir, sistemin en düşük doğal frekansına denk gelir. Bu frekansın çalışma aralığına yakın olması, titreşimlerin artmasına neden olur.
• Çalışma hızı aralığı: Redüktörün çalışacağı hız aralığı, kritik devirden uzak olmalıdır. Örneğin, bir redüktör 1000-3000 rpm arasında çalışacaksa, kritik devir bu aralıkta olmamalıdır.
• Titreşim sönümleme: Yüksek sönümleme, kritik devirde titreşimlerin şiddetlenmesini azaltır. Redüktörün içindeki yağlama sistemi ve conta seçimleri bu noktada devreye girer.
• Yük koşulları: Kritik devir, yükün miktarına ve dağılımına bağlı olarak değişebilir. Yük artışı, kritik devirde kaymalara yol açabilir.

Aşağıdaki tabloda, farklı redüktör tiplerinde kritik devir sınırlarına dair tipik değerler yer alıyor:

Gerçek Hayattan Bir Örnek: Kritik Devirle Dans Etmek

Bir savunma projesi kapsamında geliştirilen robotik kol sistemi, 3000 rpm’de çalışması gereken bir redüktöre ihtiyaç duydu. Ancak proje ekibi, rezonans frekansı hesaplamalarında ciddi bir sorunla karşılaştı: Kritik devir 2800 rpm olarak hesaplanmıştı. Bu, sistemin çalışma aralığına neredeyse girip çıkıyordu. Titreşimler, sistemde bir deprem etkisi yaratabilirdi.

Proje ekibi, problemi şu adımlarla çözdü:

• Tasarım değişikliği: Redüktörün burulma rijitliğini artırarak, kritik deviri 3500 rpm’e yükseltmek. Bunun için, mil sisteminde daha rijit malzemeler kullanıldı.
• Titreşim analizi: Sistemdeki harmonik bileşenler analiz edilerek, rezonans frekansının çalışma aralığından uzaklaşması sağlandı.
• Sönümleme iyileştirmesi: Redüktörün içindeki yağlama sistemi optimize edilerek, titreşimlerin sönümlenme hızı artırıldı.
• Test ve doğrulama: Prototip redüktör laboratuvar testlerine tabi tutularak, kritik devir sınırlarının dışında çalıştığı doğrulandı. Ayrıca, sistemin AS9100 standardına uygunluğu test edildi.

Bu örnek, rezonans frekansı ve kritik devir hesaplamasının tasarımda ne kadar hayati olduğunu gösteriyor. Özellikle robotik ve savunma uygulamalarında, bu hesaplamaların doğru yapılması, sistemin güvenilirliği ve performansı için olmazsa olmazdır.

Redüktörde Rezonans Frekansının Üstesinden Gelmek: Pratik Çözümler

Redüktörde rezonans frekansı sorununu çözmek, genellikle birden fazla stratejinin bir araya gelmesiyle mümkün olur:

• Tasarım optimizasyonu: Redüktörün burulma rijitliği, atalet momenti ve dişli geometrisini optimize etmek. Bu optimizasyon, genellikle sonlu elemanlar analizi (FEA) ile gerçekleştirilir.
• Titreşim sönümleme sistemleri: Aktif ya da pasif sönümleme sistemleri kullanarak titreşimleri azaltmak. Pasif sistemler arasında yağlama ve contalar yer alırken, aktif sistemler titreşim sensörleri ve aktüatörlerle çalışır.
• Montaj ve hizalama kontrolleri: Redüktörün motor ve çıkış miline montajındaki hatalardan kaynaklanan eksen kaçıklığını minimize etmek. Bu, titreşimleri ve rezonans frekansının kaymasını önler.
• Çalışma hızı aralığının yeniden belirlenmesi: Kritik devirin çalışma aralığından uzaklaşması için redüktörün çalışma hızını yeniden tasarlamak. Bazı uygulamalarda motor hızının ayarlanmasıyla bu sağlanır.
• Test ve doğrulama: Prototip redüktörün laboratuvar testlerine tabi tutularak, rezonans frekansının hesaplanan değerlerle karşılaştırılması. Titreşim sensörleriyle sistemdeki titreşimler ölçülür.

Aşağıdaki liste, endüstriyel uygulamalarda rezonans frekansı sorununu çözmek için kullanılan yaygın yaklaşımları özetliyor:

• Malzeme seçimi: Yüksek rijitlik ve düşük titreşim özelliklerine sahip malzemeler kullanmak. Örneğin, çelik yerine titanyum alaşımları, titreşimleri azaltabilir.
• Dişli geometrisinin optimize edilmesi: Dişli çarkların geometrisini titreşimleri azaltacak şekilde tasarlamak. Helisel dişliler, düz dişlilere kıyasla daha düşük titreşim sağlar.
• Yağlama sisteminin optimize edilmesi: Redüktörün içindeki yağlama sistemini titreşim sönümlemeye katkıda bulunacak şekilde iyileştirmek. Viskozite indeksi yüksek yağlar, titreşimleri azaltabilir.

Sıkça Sorulan Sorular: Merak Edilenler

1. Redüktörde rezonans frekansı nedir ve neden bu kadar önemlidir?

   Redüktörde rezonans frekansı, sistemin doğal frekanslarıyla dışarıdan uygulanan titreşim frekanslarının örtüştüğü andır. Bu frekans hesaplanmadığında, sistemde titreşimler birikebilir, performans düşebilir ve hatta mekanik hasarlar oluşabilir. Kritik devir sınırlarının belirlenmesi, sistemin güvenilirliği ve uzun ömürlülüğü için şarttır.

2. Kritik devir nasıl hesaplanır?

   Kritik devir, şu formülle hesaplanır:

   N_kritik = (60/2π) * √(k/J)

   Burada k, burulma rijitliğini (Nm/rad), J ise atalet momentini (kg·m²) temsil eder. Kritik devir, redüktörün mil sisteminin rezonans frekansına denk gelen dönme hızıdır.

3. Redüktörde rezonans frekansını etkileyen temel unsurlar nelerdir?

   Redüktörde rezonans frekansını etkileyen unsurlar arasında şunlar yer alır:

   • Atalet momenti: Sistemdeki kütlenin direnci.
   • Burulma rijitliği: Mil sisteminin burulmaya karşı direnci.
   • Dişli boşluğu: Dişli çarklar arasındaki boşluk miktarı.
   • Sönümleme katsayısı: Titreşimlerin sönümlenme yeteneği.
   • Yük dengesizliği: Yükün redüktör çıkış miline uyguladığı dengesiz kuvvet.
4. Redüktörde rezonans frekansını azaltmak için hangi adımlar atılabilir?

   Redüktörde rezonans frekansını azaltmak için şu adımlar izlenebilir:

   • Burulma rijitliğinin artırılması.
   • Atalet momentinin azaltılması.
   • Titreşim sönümleme sistemlerinin kullanılması (örn. yağlama sistemi optimizasyonu).
   • Montaj ve hizalama kontrollerinin yapılması.
   • Çalışma hızı aralığının kritik devirden uzaklaştırılması.
5. Helisel dişli redüktörler düz dişli redüktörlere kıyasla daha mı az titreşim üretir?

   Kesin olmamakla birlikte, helisel dişli redüktörler düz dişli redüktörlere kıyasla daha az titreşim üretir. Bunun nedeni, helisel dişlilerin daha sürekli ve pürüzsüz bir temas yüzeyine sahip olmasıdır. Bu da titreşimleri ve gürültüyü azaltır. Helisel dişliler, genellikle yüksek rijitlik ve düşük titreşim gerektiren uygulamalarda tercih edilir.

6. Redüktörde titreşimlerin sönümlenmesi için hangi yöntemler kullanılır?

   Redüktörde titreşimlerin sönümlenmesi için şu yöntemler kullanılır:

   • Pasif sönümleme: Yağlama sistemi, contalar ve malzeme seçimiyle titreşimlerin doğal olarak azaltılması.
   • Aktif sönümleme: Titreşim sensörleri ve aktüatörler kullanılarak titreşimlerin gerçek zamanlı olarak azaltılması.
   • Malzeme seçimi: Yüksek sönümleme özelliklerine sahip malzemelerin kullanılması.
   • Tasarım optimizasyonu: Titreşimin kaynağına yönelik tasarım değişiklikleri (örn. dişli geometrisinin optimize edilmesi).
7. Redüktörün çalışma hızı aralığı kritik devirden nasıl uzaklaştırılır?

   Redüktörün çalışma hızı aralığının kritik devirden uzaklaşması için şu adımlar izlenebilir:

   • Tasarım değişiklikleri: Burulma rijitliğini artırmak ya da atalet momentini azaltarak kritik deviri çalışma aralığından uzaklaştırmak.
   • Motor hızının ayarlanması: Uygulamanın gerektirdiği hız aralığına bağlı olarak motor hızını sınırlamak.
   • Titreşim analizi ve testler: Kritik devirin çalışma aralığından uzak olup olmadığını titreşim analizleri ve laboratuvar testleriyle doğrulamak.

Projeleriniz de teknik şartnamesine ve standartlara uygun boşluksuz redüktör çözümlerini belirlemek, 3D STEP/CAD dosyalarını talep etmek veya gizlilik sözleşmesi (NDA) altında teknik danışmanlık almak için mühendislik ekibimizle iletişime geçebilirsiniz.
