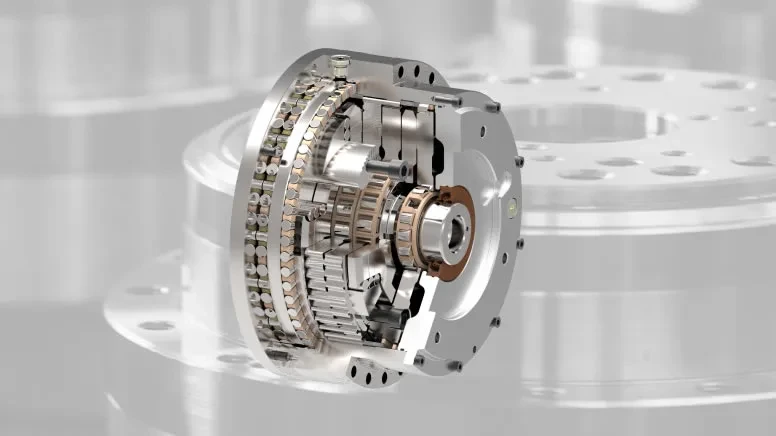

Harmonic Drive CSF-14 CSF-17 CSF-20,Boşluksuz,Redüktör,Harmonic Drive Serisi muadili ararken karşılaşılan en büyük zorluk, yüksek tork yoğunluğu ile sıfıra yakın dişli boşluğunu (backlash) aynı anda sunabilen bir aktarma elemanı bulmaktır. Özellikle savunma sanayiindeki nişan alma sistemleri, insansız kara araçları (UKA) ve robotik eklem aktüatörlerinde kullanılan bu redüktörler, mekanik tasarımın kalbini oluşturur. Piyasada sıklıkla karşılaşılan “muadil” etiketi ise çoğu zaman yalnızca montaj ölçülerinin birebir olduğu anlamına gelir; ancak asıl mesele, dinamik tork kapasitesi ve açısal iletim hatasının (angular transmission error – ATE) uzun ömür boyunca korunup korunmadığıdır.
Bu makalede, Harmonic Drive CSF-14, CSF-17, CSF-20 ve CSF-25 serilerinin teknik karşılığı olarak konumlandırılan boşluksuz redüktörlerin mühendislik açısından nasıl değerlendirilmesi gerektiğini adım adım inceleyeceğiz. Amacımız, yalnızca katalog değerlerini karşılaştırmak değil; aynı zamanda saha koşullarında hangi parametrelerin kritik olduğunu, hangi testlerin yapılması gerektiğini ve tedarik sürecinde nelere dikkat edileceğini ortaya koymaktır.
Harmonic Drive Serisi Redüktörlerde Temel Mekanik Zorluklar
Harmonik redüktörler, esnek bir spline (flexspline) ve dalga üretici (wave generator) prensibiyle çalışır. Bu yapı, diğer redüktör tiplerine kıyasla çok düşük ağırlıkla yüksek redüksiyon oranı elde etmeyi sağlar. Ancak bu avantajlar, beraberinde bazı hassasiyetleri getirir. Özellikle CSF-14 ve CSF-17 gibi küçük modellerde, esnek spline’ın yorulma ömrü (fatigue life) ve burulma rijitliği (torsional stiffness), sistemin toplam performansını doğrudan etkiler.
Bir muadil seçerken dikkat edilmesi gereken ilk nokta, kayıp hareket (lost motion) değeridir. Bu değer, tork uygulandığında ve tork kaldırıldığında meydana gelen toplam açısal sapmadır. Orijinal ürünlerde bu değer genellikle 1 arcmin altındadır. Muadil bir üründe bu değerin artması, özellikle takip sistemlerinde (tracking systems) hedef kaybına neden olabilir. Ayrıca, devrilme momenti (tilting moment) kapasitesi, özellikle robotik kol uygulamalarında eksenel yüklerin yanı sıra radyal yüklerin de taşınmasını gerektirir. Bu yüklerin ihmal edilmesi, rulman ömrünü ciddi şekilde kısaltır.
Dişli Boşluğu (Backlash) ve Açısal İletim Hatası Arasındaki Fark
Piyasada sıklıkla bu iki kavram birbirine karıştırılır. Dişli boşluğu, statik bir ölçümdür ve redüktörün çıkış milinin sabit bir tork altında ne kadar oynadığını ifade eder. Açısal iletim hatası ise dinamik bir parametredir; redüktör dönerken çıkış açısının teorik değerden sapmasıdır. Bir muadil redüktörün katalog değerinde sıfır boşluk yazabilir; ancak bu, sistemin titreşimsiz çalışacağı anlamına gelmez. Yüksek ATE değeri, özellikle yüksek hızlı kamera gimballeri veya lazer mesafe ölçerlerde görüntü netliğini bozar.
Bu nedenle, tedarikçi seçerken yalnızca “boşluksuz” ifadesine değil, tork altında ölçülen ATE grafiğine bakılmalıdır. İyi bir muadil ürün, nominal torkun %10’u ile %100’ü arasında doğrusala yakın bir sapma eğrisi sunmalıdır.
CSF-14, CSF-17, CSF-20 ve CSF-25 İçin Kritik Performans Parametreleri
Harmonic Drive CSF-14 CSF-17 CSF-20,Boşluksuz,Redüktör,Harmonic Drive Serisi muadili belirlenirken karşılaştırma tablosu hazırlamak, satın alma sürecinin en sağlıklı yoludur. Aşağıdaki tablo, dört farklı boyuttaki redüktör için olmazsa olmaz teknik değerleri özetlemektedir. Bu değerler, genel bir muadil şablonu olarak kabul edilmeli; her proje için ayrıca doğrulanmalıdır.
| Parametre | CSF-14 Muadili | CSF-17 Muadili | CSF-20 Muadili | CSF-25 Muadili |
|---|---|---|---|---|
| Redüksiyon Oranı | 50:1 / 100:1 | 50:1 / 100:1 | 50:1 / 100:1 | 50:1 / 100:1 |
| Anma Torku (Nominal Torque) | 14 Nm | 34 Nm | 54 Nm | 98 Nm |
| Acil Durdurma Torku (Emergency Stop) | 46 Nm | 97 Nm | 148 Nm | 280 Nm |
| Maksimum Tork (Peak Torque) | 54 Nm | 92 Nm | 142 Nm | 210 Nm |
| Ortalama İçi Boşluk (Backlash) | ≤ 1 arcmin | ≤ 1 arcmin | ≤ 1 arcmin | ≤ 1 arcmin |
| Burulma Rijitliği | 4.2 Nm/arcmin | 7.1 Nm/arcmin | 9.3 Nm/arcmin | 14.0 Nm/arcmin |
| Devrilme Momenti Kapasitesi | 64 Nm | 127 Nm | 206 Nm | 412 Nm |
| Ağırlık (Yaklaşık) | 0.34 kg | 0.49 kg | 0.85 kg | 1.5 kg |
Bu tabloda en kritik sütun burulma rijitliğidir. Düşük rijitlik, sistemin doğal frekansını düşürür ve rezonans riskini artırır. Özellikle yüksek kazançlı PID kontrolörlerle çalışan servo motorlarda bu durum, kararsız salınımlara (limit cycle) yol açabilir.
Atalet Momenti (Inertia) Uyumu ve Servo Sistem Performansı
Bir redüktörün performansı, yalnızca kendi iç dinamikleriyle değil, bağlı olduğu motor ve yük ile de ilişkilidir. Muadil bir ürün, orijinaline kıyasla farklı bir atalet momentine (inertia) sahipse, motorun hızlanma ve yavaşlama profilleri yeniden hesaplanmalıdır. Özellikle yüksek ivmelenme gerektiren pick-and-place uygulamalarında, toplam atalet oranının 10:1’in altında tutulması önerilir. Bu oran aşıldığında, motor torkunun büyük bir kısmı redüktörü çevirmek için harcanır ve sistem verimsizleşir.
Ayrıca, tork dalgalanması (torque ripple) değeri, düşük hızda çalışan sistemlerde titreşim kaynağıdır. Harmonic Drive prensibi gereği bu dalgalanma, diğer redüktör tiplerine göre düşüktür; ancak muadil ürünlerde imalat toleranslarına bağlı olarak artış gösterebilir. Bu nedenle, düşük hız ve yüksek hassasiyet gerektiren uygulamalarda, tork dalgalanması verisinin tedarikçiden yazılı olarak talep edilmesi gerekir.
Muadil Ürün Seçiminde Doğrulama ve Test Süreçleri
Harmonic Drive CSF-14 CSF-17 CSF-20,Boşluksuz,Redüktör,Harmonic Drive Serisi tedarik sürecinde, katalog değerlerine güvenmek tek başına yeterli değildir. Özellikle savunma sanayiinde MIL-STD-810H gibi standartlara uyum, çevresel koşullara dayanıklılık açısından önem taşır. Sıcaklık döngüsü, nem, tuz sisi ve şok testleri, ürünün gerçek ortamda ne kadar dayanıklı olduğunu gösterir.
Prototip ile Doğrulama Adımları
Bir muadil redüktörü sisteme entegre etmeden önce izlenmesi gereken adımlar şunlardır:
- Boyutsal Kontrol: Montaj yüzeylerinin, mil çaplarının ve merkezleme toleranslarının orijinal teknik resimle uyumu doğrulanmalıdır.
- Statik Test: Redüktör çıkış miline nominal torkun %100’ü uygulanarak toplam boşluğun (lost motion) ölçülmesi. Ölçüm, en az 3 farklı açısal konumda tekrarlanmalıdır.
- Dinamik Test: Farklı hız ve tork kombinasyonlarında ATE değerinin kaydedilmesi. Bu test, redüktörün ısıl dengesi sağlandıktan sonra yapılmalıdır.
- Burulma Rijitliği Testi: Tork artışına karşı açısal sapmanın grafiği çıkarılarak, histerezis davranışının incelenmesi.
- Ömür Testi: En az 500 saat boyunca nominal tork ve hızda çalıştırılarak, dişli yüzeylerinde aşınma (pitting) ve yağlama yağı durumunun kontrol edilmesi.
Bu testlerin sonucunda, ürünün orijinaline ne kadar yakın olduğu net bir şekilde ortaya çıkar. Özellikle yüzey yorulması (pitting) riski, malzeme kalitesi ve ısıl işlem sürecinin bir göstergesidir. Düşük kaliteli çelik kullanılan muadillerde, erken dönemde diş dibi çatlakları gözlemlenebilir.
Saha Deneyimi ve Çözüm: Zorlu Bir İklimlendirme Testi
Örnek Senaryo: Bir savunma projesinde, iki eksenli bir nişan alma platformu için CSF-20 muadili bir redüktör test ediliyor. Sistem, -40°C ile +70°C arasında çalışmak zorunda. Test sırasında düşük sıcaklıkta, redüktörün içindeki gresin viskozitesi arttığı için kayıp hareket değerinin 1 arcmin’den 3 arcmin’e çıktığı gözlemleniyor. Bu durum, hedef takibinde sapmaya neden oluyor.
Çözüm: Muadil tedarikçiyle yapılan görüşmede, düşük sıcaklık için özel olarak formüle edilmiş sentetik bir gres kullanılması öneriliyor. Ayrıca, redüktörün gövdesine entegre edilen ısıtıcı rezistanslar ile çalışma sıcaklığının en az -20°C’de tutulması sağlanıyor. Bu değişiklik sonrası yapılan testlerde, kayıp hareket değeri tüm sıcaklık aralığında 1 arcmin’in altında kalıyor. Bu örnek, yalnızca katalog değerlerinin değil, sistem entegrasyonunun da ne kadar kritik olduğunu göstermektedir.
Tedarik Stratejisi ve Yerlileştirme (Localization) Avantajları
Savunma ve havacılık projelerinde dışa bağımlılığı azaltmak, tedarik zinciri güvenliği (supply chain security) açısından büyük önem taşır. Harmonic Drive CSF-14 CSF-17 CSF-20,Boşluksuz,Redüktör,Harmonic Drive Serisi muadili bir ürünün yurt içinden temin edilmesi, uzun vadede hem maliyet avantajı sağlar hem de proje takvimini dış etkenlerden bağımsız hale getirir.
Yerlileştirme sürecinde dikkat edilmesi gereken en önemli konu, tedarikçinin Ar-Ge kapasitesidir. Ürünün yalnızca montajını yapan değil, dişli tasarımını ve ısıl işlem sürecini de kendi bünyesinde gerçekleştiren bir firma ile çalışmak, ileride oluşabilecek revizyon taleplerinde büyük kolaylık sağlar. Ayrıca, bilyalı dövme (shot peening) gibi yüzey işlemlerinin uygulanıp uygulanmadığı sorulmalıdır. Bu işlem, dişli yüzeyinde artık basma gerilimi oluşturarak yorulma ömrünü önemli ölçüde artırır.
Toplam Yaşam Döngüsü Maliyeti (Life Cycle Cost) Perspektifi
Satın alma aşamasında birim fiyat öne çıksa da, asıl maliyet kalemi sistemin duruş süreleridir (downtime). Yüksek kaliteli bir muadil redüktör, orijinal ürünle aynı ömre sahipse, değiştirme sıklığı azalır ve sistemin kullanılabilirliği artar. Bu durum, özellikle bakım ekiplerinin sahada geçirdiği zamanı minimize eder. Bu nedenle, tedarikçi seçiminde yalnızca ilk satın alma maliyeti değil, 5 yıllık toplam sahip olma maliyeti hesaplanmalıdır.
Ayrıca, tedarikçinin sunduğu garanti koşulları ve teknik destek hizmeti de değerlendirilmelidir. Hızlı tedarik süresi, özellikle prototip aşamasındaki projelerde kritik bir avantajdır. Stoktan temin edilebilen bir ürün, projenin kilometre taşlarının gecikmesini önler.
- Çevresel Dayanım: Ürünün çalışma sıcaklığı aralığı, nem ve toz direnci gibi çevresel faktörlere karşı uygunluğu, uygulamanın bulunduğu coğrafi koşullara göre doğrulanmalıdır.
- Teknik Dokümantasyon: Tedarikçiden alınacak kapsamlı test raporları, malzeme sertifikaları ve devreye alma prosedürleri, kalite güvencesinin ayrılmaz bir parçasıdır.
Sıkça Sorulan Sorular
Harmonic Drive Serisi Redüktörlerde Temel Mekanik Zorluklar nedir?
Harmonic Drive Serisi Redüktörlerde Temel Mekanik Zorluklar; doğru boyutlandırıldığında yüksek tekrarlanabilirlik ve ölçülebilir performans sunan bir teknik çözümdür.
Harmonic Drive Serisi Redüktörlerde Temel Mekanik Zorluklar hangi uygulamalarda tercih edilir?
Harmonic Drive Serisi Redüktörlerde Temel Mekanik Zorluklar özellikle hassas konumlama gerektiren otomasyon, robotik ve endüstriyel/savunma tahrik uygulamalarında değerlendirilir.
Harmonic Drive Serisi Redüktörlerde Temel Mekanik Zorluklar seçerken nelere dikkat edilmeli?
Tork ihtiyacı, boşluk (backlash), montaj uyumu, çevresel şartlar ve uzun vadeli servis/destek koşulları birlikte değerlendirilmelidir.
Harmonic Drive Serisi Redüktörlerde Temel Mekanik Zorluklar süreci nasıl ilerler?
Önce uygulama ihtiyacı netleştirilir; ardından uygun model aralığı planlanır ve entegrasyon adım adım yönetilir.
Harmonic Drive Serisi Redüktörlerde Temel Mekanik Zorluklar için teknik destek alınabilir mi?
Evet. Doğru planlama ve uzman değerlendirme ile seçim ve entegrasyon süreci daha güvenli ve verimli ilerler.
