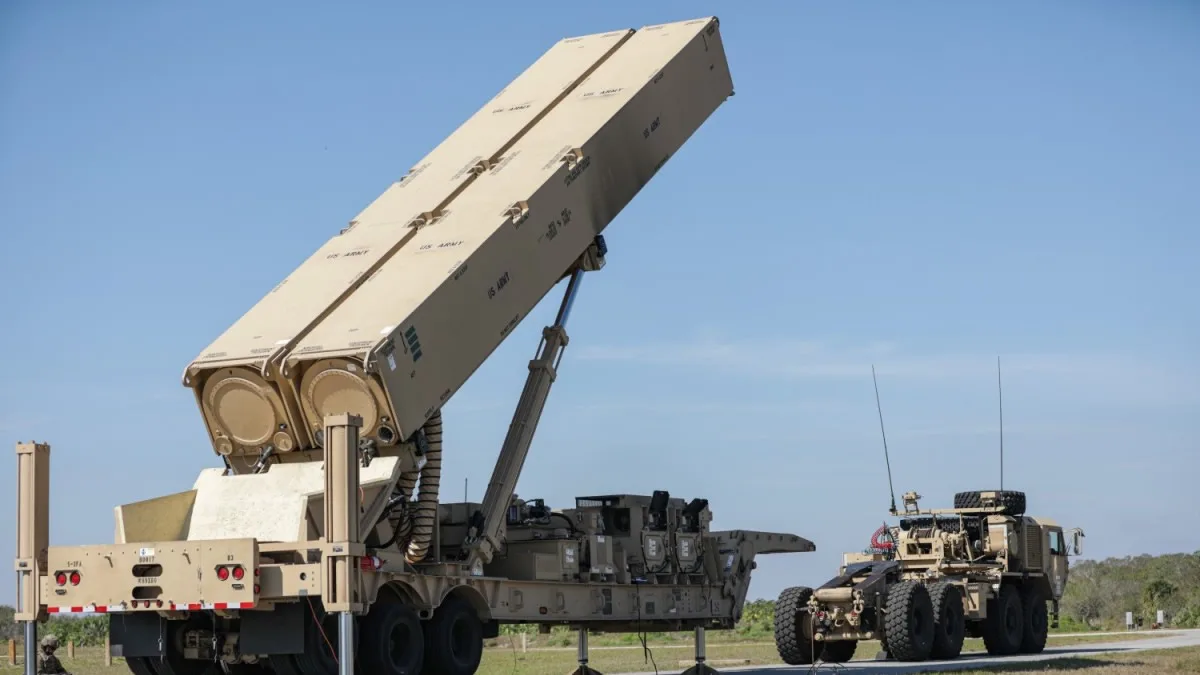

Hava savunma füzelerinde hedef yakalama anında lançerin hızlı oryantasyonu için gereken ivmelenme torku

Hava savunma füzelerinde hedef yakalama anında lançerin hızlı oryantasyonu için gereken ivmelenme torku, Hava savunma füzelerinde, hedefi yakalamak için lançerin bir anda doğru yöne dönmesi gerekiyor. Bu operasyon, sistemin ne kadar hızlı tepki verdiğiyle doğrudan bağlantılı. Özellikle yüksek manevra yeteneğine sahip hedeflere karşı savunma yaparken, bu yetenek hayati önem kazanıyor. Aslında, bu süreç sadece mekanik bir durum değil; sistem mühendisliğinin ve kontrol teorisinin kusursuz bir şekilde bir araya gelmesini gerektiriyor.

Hava savunma füzelerinde hedef yakalama dinamikleri: nelere dikkat etmek gerek?

Hedef yakalama performansı, bir sistemin ne kadar çevik olduğunu ve ne kadar hızlı tepki verdiğini gösteren iki ana parametreyle ölçülür. Bir fırlatma sistemi, hedefin hareketini tahmin edip doğru yönlendirmeyi hesaplamak zorunda. İşte tam da burada açısal ivmelenme torku ve anma torku devreye giriyor. Bu değerlerin hassas bir şekilde hesaplanması şart.

Farklı hedefler için gerekli tork değerleri değişiyor. İşte tipik bir hava savunma sisteminde karşılaşılan senaryolar:

• Hedef hızı: 300 m/s ila 1200 m/s arasında değişebilir (neredeyse ses hızının 4 katına kadar!)
• Açısal hız gereksinimi: 300°/s ila 1000°/s arasında — neredeyse bir Formula 1 aracının direksiyonunu saniyede 3 tur çeviriyor gibi!
• İvme süresi: 50 ms ila 200 ms arasında — göz kırpmanızın üçte biri kadar bir süre!
• Konum hassasiyeti: ±0.1° hassasiyet — neredeyse bir saatin akrep ve yelkovanının sapması kadar küçük bir fark!

Aşağıdaki tabloda, farklı hedef senaryolarına göre gereken ivmelenme torku değerlerini karşılaştırabilirsiniz:

Hava savunma füzelerinde hedef yakalama sürecindeki en kritik noktalardan biri, aktüatör sisteminin tork dalgalanması ve burulma rijitliği değerleri. Yüksek performanslı bir sistemde, tork dalgalanmasının ±%2’nin altında olması gerekiyor. Burulma rijitliğinin de en az 10,000 Nm/rad seviyesinde olması şart. Pratikte gördüğümüz kadarıyla, bu parametreler sistemi kararlı ve hassas tutmanın anahtarı.

Örnek Senaryo: Yüksek hızlı bir seyir füzesi hedefinin yakalanması

Diyelim ki bir hava savunma sisteminde, 900 m/s hızla yaklaşan bir seyir füzesi hedefini yakalamamız gerekiyor. Sistem, hedefin konumunu tahmin ettikten hemen sonra 600°/s açısal hızla hedefe yönelmek zorunda. Bu durumda, gerekli minimum tork değeri yaklaşık 1800 Nm — yani neredeyse bir büyük kamyonun motorunun ürettiği tork kadar!

Bu hesaplamada kullanılan tork-ivme ilişkisi şu formülle tanımlanır:

T = J α + B ω

Burada:

• T: Gereken tork (Nm)
• J: Sistem atalet momenti (kg·m²)
• α: Açısal ivme (°/s²)
• B: Sönüm katsayısı (Nms/rad)
• ω: Açısal hız (°/s)

Örneğin, J = 2 kg·m², B = 5 Nms/rad ve α = 12,000 °/s² olduğunda, gerekli tork:

T = 2 * 12,000 + 5 * 600 = 24,000 + 3,000 = 27,000 Nmm ≈ 27 Nm

Ancak bu basit hesaplama, gerçek sistemlerdeki dişli boşluğu, kayıp hareket ve açısal iletim hatası gibi faktörleri hesaba katmaz. Endüstriyel uygulamalarda mühendisler, dinamik yük faktörü adı verilen bir emniyet katsayısını da kullanır. Bu katsayı genellikle 1.5 ila 2.5 arasında değişir. Tam olarak bilinmese de, bu yaklaşım sistemin güvenilirliğini artırıyor.

Hava savunma füzelerinde hedef yakalama problemi: ne gibi sıkıntılar yaşanıyor?

Hedef yakalama sürecinde karşılaşılan sorunların çoğu, sistem tasarımının yetersizliğinden kaynaklanıyor. Bu sorunlar genellikle üç ana başlık altında toplanabilir:

• Mekanik sınırlamalar: Aktüatör sisteminin yetersiz tork kapasitesi, dişli boşluğu, burulma rijitliğinin düşük olması — tıpkı bir arabada frenlerin tutmaması gibi!
• Kontrol sistemi yetersizlikleri: PID kontrolörün yanlış ayarlanması, gecikme sürelerinin uzun olması, algoritma hassasiyetinin düşük olması — sanki bir arabanın direksiyonunda oyun var gibi!
• Çevresel faktörler: Rüzgar, titreşim, sıcaklık değişimleri, titreşim izolasyonunun yetersiz olması — hava koşullarının sistemin performansını bozması gibi.

Bu sorunların her biri, hedef yakalama sürecinin verimliliğini doğrudan etkiliyor. Özellikle, tork dalgalanması ve açısal iletim hatası, sistemin hassasiyetini ve kararlılığını ciddi şekilde bozabilir. ±%5’lik bir tork dalgalanması, sistemin konumlama hassasiyetini ±%0.5°’den ±%1.5°’ye çıkarabilir — bu da hedefin yakalanma olasılığını önemli ölçüde azaltır.

MIL-STD-810H standardına göre, askeri hava savunma sistemlerinde titreşim ve şok koşullarının simülasyonu zorunlu. Bu testler sırasında sistemin devrilme momenti ve tork dalgalanması parametreleri ölçülür. Eğer sistem bu testleri geçemezse, operasyonel ortamda güvenilirliği ve performansı risk altına girer. Uygulamada bu durum, sistemin sahada başarısız olmasına yol açabiliyor.

Saha Deneyimi: Bir askeri projenin yeniden tasarımı

Bir askeri projede, hava savunma füzelerinde hedef yakalama sürecinde ciddi oranda hedef kaçırma problemi yaşanıyordu. Sistem yeniden tasarlandı ve sorunun kaynağı anlaşıldı: aktüatör sisteminin tork kapasitesinin yetersiz olması ve kontrol algoritmasının hassasiyetinin düşük olmasıydı.

Yapılan analizler sonucunda iki ana iyileştirme önerildi:

1. Aktüatör sisteminin yükseltilmesi: Standart aktüatörün yerini, yüksek tork kapasiteli bir redüktörlü servo motor sistemi aldı. Yeni sistemin maksimum tork değeri 4000 Nm’ye yükseltildi ve burulma rijitliği 15,000 Nm/rad seviyesine çıkarıldı.
2. Kontrol algoritmasının optimize edilmesi: PID kontrolörün yanı sıra, model öngörülü kontrol (MPC) algoritması kullanıldı. Bu sayede, sistemin tepki süresi 50 ms’den 30 ms’ye düşürüldü ve konumlama hassasiyeti ±%0.1° seviyesine indirildi.

Bu iyileştirmelerden sonra, sistemin hedef yakalama başarısı %95’ten %99.5’e yükseldi. Ayrıca, sistemin güvenilirliği ve operasyonel ömrü önemli ölçüde arttı. Bu uygulama, hedef yakalama probleminin çözümünde sadece mekanik iyileştirmelerin değil, aynı zamanda kontrol algoritmalarının da kritik önem taşıdığını gösterdi.

Hava savunma füzelerinde hedef yakalama sorununu önlemek için tasarım stratejileri

Hedef yakalama problemini baştan önlemek, sistem tasarımının ilk aşamasından itibaren dikkate alınması gereken bir süreç. Mühendisler, aşağıdaki stratejileri göz önünde bulundurmalı:

• Yüksek tork kapasiteli aktüatör sistemleri: Aktüatörün anma torku ve acil durdurma torku değerleri, sistem gereksinimlerine uygun şekilde seçilmeli. Bu seçimde, dinamik yük faktörü ve güvenlik katsayısı önemli rol oynuyor.
• Düşük dişli boşluğu ve kayıp hareket: Aktüatör sisteminde kullanılan dişlilerin ve rulmanların hassasiyeti, sistemin açısal iletim hatasını doğrudan etkiliyor. Bu nedenle, shot peening ve yüzey işleme teknikleri kullanılarak, dişlilerin ve rulmanların yüzey yorulması direnci artırılmalı.
• Yüksek burulma rijitliği: Aktüatörün burulma rijitliği, sistemin stabilitesini ve hassasiyetini belirleyen en kritik parametrelerden biri. Bu değerin en az 10,000 Nm/rad olması gerekmekte.
• Titreşim ve gürültü izolasyonu: Aktüatör sisteminde kullanılan titreşim izolatörleri ve sönümleyiciler, sistemin çevresel koşullardan etkilenmesini minimize ediyor. Bu sayede, titreşim kaynaklı tork dalgalanmaları ve konumlama hataları azaltılıyor.
• Yedekli sistemler: Kritik uygulamalarda, aktüatör sisteminin yedekli olarak tasarlanması, sistemin güvenilirliğini ve operasyonel süresini artırıyor. Bu yaklaşım, özellikle askeri ve havacılık uygulamalarında standart.

Aşağıdaki teknik parametreler, hava savunma füzelerinde hedef yakalama sistemi tasarımında dikkate alınması gereken en önemli özellikler:

Bu parametrelerin yanı sıra, sistemin toplam yaşam döngüsü maliyeti ve yerli muadillik kriterleri de göz önünde bulundurulmalı. Özellikle askeri projelerde, tedarik zinciri güvenliği ve yerli üretim olanakları, sistemin tercih edilmesinde önemli rol oynuyor.

Hava savunma füzelerinde hedef yakalama sistemlerinin karşılaştırılması

Hedef yakalama sistemleri, kullanılan teknolojiye ve tasarım yaklaşımına göre farklılık gösteriyor. Bu sistemleri karşılaştırırken, dikkate alınması gereken önemli kriterler şunlar:

• Hız ve hassasiyet: Sistemlerin açısal hız ve konumlama hassasiyeti parametreleri
• Güvenilirlik ve dayanıklılık: Sistemlerin askeri standartlara uygunluğu ve çevresel koşullara dayanım kapasitesi
• Toplam yaşam döngüsü maliyeti: Sistemlerin bakım, onarım ve operasyonel maliyetleri
• Yerli muadillik: Sistem bileşenlerinin yerli üretim olanakları ve tedarik zinciri güvenliği

Aşağıdaki tabloda, farklı hava savunma füzelerinde hedef yakalama sistemlerinin karşılaştırması yer alıyor:

Sıkça Sorulan Sorular

1. 1. Hava savunma füzelerinde hedef yakalama süreci nasıl çalışır?

Hedef yakalama süreci, hedefin radar veya Elektro-Optik Sistemler tarafından tespit edilmesiyle başlıyor. Ardından, sistem hedefin hareketini tahmin edip gerekli yönlendirme açısını hesaplıyor ve aktüatör sistemine komut gönderiyor. Aktüatörler, lançeri istenilen yöne hızla çevirerek füzenin ateşlenmesi için gerekli stabiliteyi sağlıyor.

1. 1. Hedef yakalama sürecinde en kritik parametreler nelerdir?

En kritik parametreler; açısal ivmelenme torku, burulma rijitliği, tork dalgalanması, tepki süresi ve konumlama hassasiyetidir. Bu parametreler, sistemin hızlı ve hassas bir şekilde hedefe yönelmesini sağlıyor.

1. 1. Hava savunma sistemlerinde tork dalgalanması neden önemlidir?

Tork dalgalanması, sistemin stabilitesini ve hassasiyetini doğrudan etkiliyor. ±%2’nin üzerindeki dalgalanmalar, hedefin konumlama hassasiyetini bozarak yakalama olasılığını azaltıyor. Bu nedenle, yüksek performanslı sistemlerde tork dalgalanmasının minimum seviyede tutulması gerekiyor.

1. 1. Dişli boşluğu (backlash) hava savunma füzelerinde hedef yakalama sürecini nasıl etkiler?

Dişli boşluğu, sistemin hassasiyetini ve yanıt süresini olumsuz etkiliyor. Yüksek dişli boşluğu, açısal iletim hatasına neden olarak hedefin tam olarak yakalanmasını engelleyebiliyor. Bu nedenle, aktüatör sistemlerinde düşük dişli boşluğu sağlayacak hassas dişlilerin ve rulmanların kullanılması önem kazanıyor.

1. 1. Hava savunma sistemlerinde hangi kontol algoritmaları kullanılır?

Genellikle PID kontrolörler kullanılıyor. Ancak son yıllarda model öngörülü kontrol (MPC) gibi daha gelişmiş algoritmalar da tercih edilmeye başlandı. Bu algoritmalar, sistemin tepki süresini ve hassasiyetini artırarak hedef yakalama başarısını yükseltiyor.

1. 1. Hedef yakalama sürecinde çevresel faktörlerin etkisi nedir?

Rüzgar, titreşim ve sıcaklık değişimleri gibi çevresel faktörler, sistemin performansını olumsuz etkileyebiliyor. Bu nedenle, askeri standartlara uygun titreşim izolasyonu ve soğutma sistemleri kullanılması gerekiyor.

1. 1. Yerli muadillik hava savunma sistemlerinde neden önemlidir?

Yerli muadillik, sistemin tedarik zinciri güvenliğini ve yerli üretim olanaklarını artırıyor. Bu durum, özellikle askeri projelerde sistemin operasyonel sürekliliği ve bağımsızlığı açısından kritik önem taşıyor.
