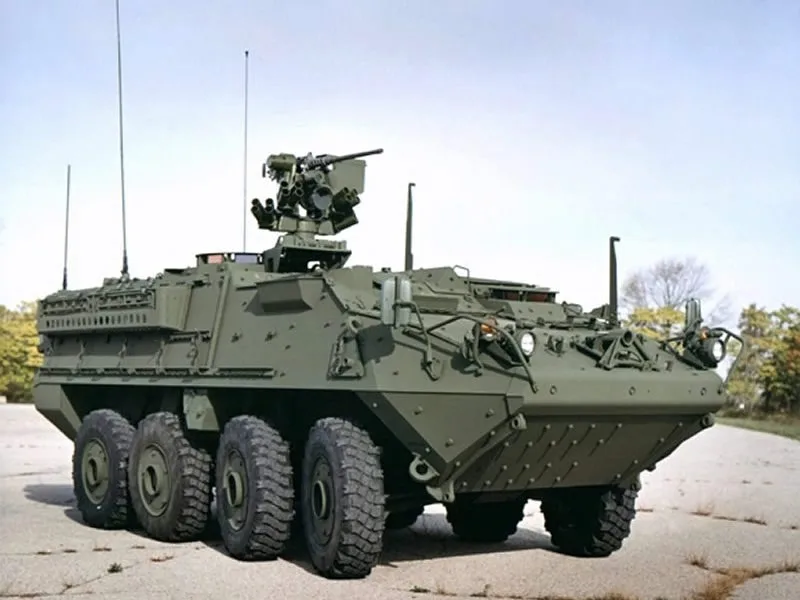

Askeri kule sürücülerinde eksenel ve radyal yüklerin devrilme momentine tilting moment etkisi

Askeri kule sürücülerinde eksenel ve radyal yüklerin devrilme momentine (tilting moment) etkisi, Askeri kule sürücülerinde eksenel yükler, redüktör sistemlerinin dayanıklılığı ve hassasiyeti açısından olmazsa olmaz bir parametre. Bu yükleri göz ardı etmek, devrilme momentini tetikleyerek hem operasyonel güvenliği tehlikeye atıyor hem de bakım maliyetlerini patlatıyor. Askeri uygulamalarda, kule sürücülerinin karşılaştığı eksenel ve radyal kuvvetlerin dengeli karşılanması, MIL-STD-810H ve AS9100 standartlarına tam uyum için olmazsa olmaz. Pratikte gördüğümüz kadarıyla, bu standartlara uymayan sistemler sahada sıkıntı yaşama eğiliminde.

Bu makalede, askeri kule sürücülerinde eksenel yüklerin sistem performansına ve devrilme momentine etkilerini detaylıca ele alacağız. Redüktör tasarımında kilit rol oynayan burulma rijitliği, açısal iletim hatası (ATE) ve kayıp hareket gibi parametrelerin eksenel yüklerle ilişkisini irdelerken; bu yüklerin acil durdurma torku ve devrilme momenti üzerindeki doğrudan bağlantısını da ortaya koyacağız. Son olarak, saha verileriyle desteklenen çözüm önerileri sunacağız.

Askeri Kule Sürücülerinde Eksenel Yüklerin Kökeni ve Sistem Dinamiklerine Etkisi

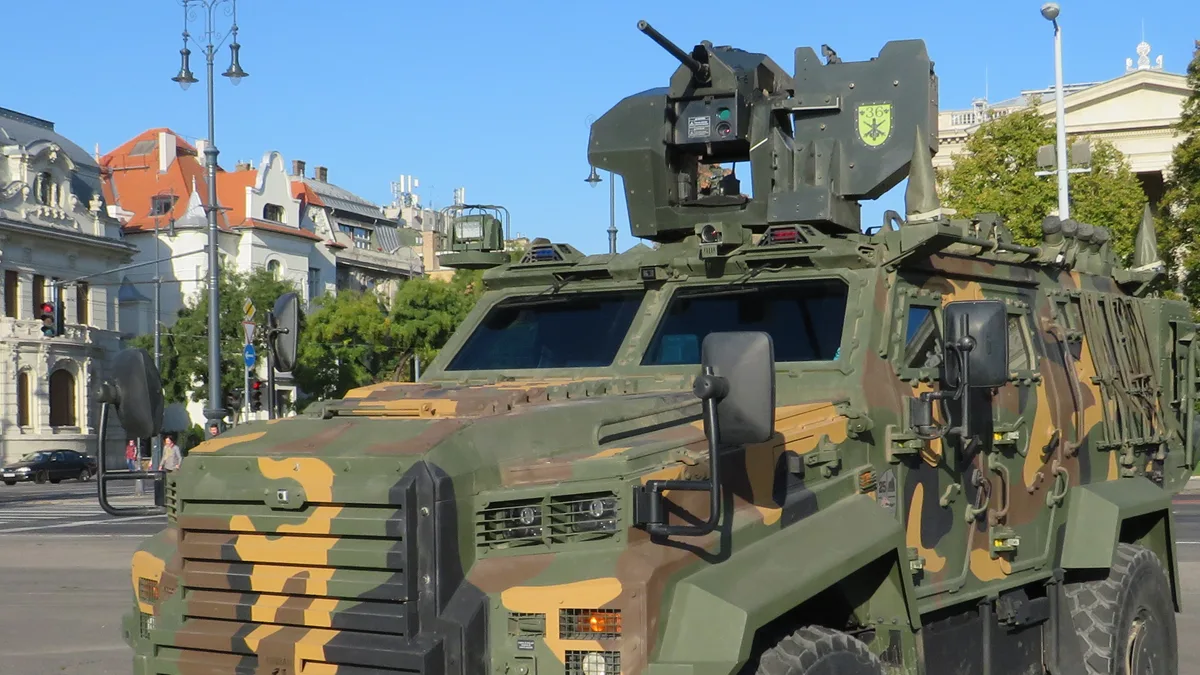

Askeri kule sürücülerinde eksenel yükler, sistem mimarisinden kaynaklanan kuvvetler. Bu kuvvetlerin kökenindeyse, kuleye binen yükün ağırlığı, rüzgarın şiddeti, ani yön değişiklikleri ve titreşim gibi dinamik unsurlar yatıyor. Askeri platformlarda (zırhlı araçlar, insansız kara araçları vb.) eksenel yükler kadar radyal yükler de kritik rol oynar. Bu kuvvetlerin bileşkesi, devrilme momentinin oluşumunu tetikliyor.

Askeri kule sürücülerinde eksenel yüklerin sistem performansına etkisini anlamak için bu parametreler mutlaka göz önünde bulundurulmalı:

• Atalet momenti (inertia): Kule sisteminin dönüş hızındaki değişimlere direnci. Yüksek atalet, eksenel yüklerin sistem üzerindeki baskısını artırır ve redüktörde tork dalgalanması eğilimini yükseltir.
• Burulma rijitliği (torsional stiffness): Redüktörün şaftında tork aktarım hassasiyetini belirliyor. Düşük rijitlik, hassasiyet kaybına ve açısal iletim hatası (ATE) olarak bilinen soruna yol açıyor. Bu da askeri operasyonlarda hedefleme sistemlerinin doğruluğunu tehlikeye atıyor.
• Yüzey yorulması (pitting): Eksenel yükler, dişli ve rulmanlardaki gerilme dağılımını değiştirerek dişli boşluğu artışına neden oluyor. Bu durum, sistemin kayıp hareket eğilimini yükseltiyor ve redüktörün ömrünü kısaltıyor.

Askeri kule sürücülerinde eksenel yüklerin sistem dinamikleri üzerindeki etkisini netleştirmek için aşağıdaki tabloda, farklı yük senaryolarında oluşan devrilme momenti değerlerini görebilirsiniz:

Veriler, askeri kule sürücülerinde eksenel yüklerin sadece statik değil, dinamik bir bileşen olduğunu gösteriyor. Bu yüklerin sistem üzerindeki etkisini minimize etmek için redüktör tasarımında aşağıdaki parametreler optimize edilmeli:

• Anma torku (nominal torque): Redüktörün sürekli taşıyabileceği maksimum tork. Askeri sistemlerde bu değer, MIL-STD-810H standartlarına uygun belirlenmeli.
• Rulman seçimi: Eksenel ve radyal yükleri karşılayan rulmanların sızdırmazlık performansı ve yüzey sertliği, sistem ömrünü doğrudan etkiliyor.
• Açısal iletim hatası (ATE): Redüktörün hassasiyet kaybını temsil eden bu parametre, askeri sistemlerde hedefleme sistemlerinin doğruluğunu belirliyor. ATE’yi minimize etmek için dişli profili ve ısıl işlem optimizasyonu şart.

Örnek Senaryo: Taktik Bir Platformda Rüzgar Yükü Altında Eksenel Yük Analizi

Problemin Tanımı: Bir insansız kara aracının kule sisteminde, rüzgar hızı 60 km/saat’e çıktığında oluşan eksenel ve radyal yüklerin devrilme momentine etkisi incelendi. Kule sistemi, 1.500 kg ağırlığındaki optik algılama ünitesini taşıyordu.

Hesaplamalar:

Rüzgar yükü için formül:

F_wind = 0.5 ρ v² A C_d

• ρ (hava yoğunluğu) = 1.225 kg/m³
• v (rüzgar hızı) = 16.67 m/s (60 km/saat)
• A (etki alanı) = 0.8 m²
• C_d (sürükleme katsayısı) = 1.2

Bu hesaba göre rüzgar yükü:

F_wind = 0.5 * 1.225 * (16.67)² * 0.8 * 1.2 ≈ 1.600 N

Kule sisteminin ağırlık merkezi, redüktör ekseninden 0.5 metre yüksekte olduğundan devrilme momenti:

M_tilt = F_wind * h + W_load * d

• F_wind = 1.600 N
• h (yükseklik) = 0.5 m
• W_load (yükün ağırlığı) = 1.500 kg * 9.81 m/s² ≈ 14.715 N
• d (yükün eksenden uzaklığı) = 0.3 m

M_tilt = (1.600 * 0.5) + (14.715 * 0.3) ≈ 5.915 Nm

Bu hesaplama, askeri kule sürücülerinde eksenel yüklerin statik değil, dinamik bir bileşen olduğunu ortaya koyuyor. Redüktörün bu devrilme momentine karşı dayanıklılığı, MIL-STD-810H standardında belirtilen 10.000 Nm’lik acil durdurma torku sınırının altında kalmalı.

Askeri Kule Sürücülerinde Eksenel Sorunların Nedenleri ve Sistem Güvenliği Üzerindeki Etkileri

Askeri kule sürücülerinde eksenel yüklerin ortaya çıkmasına neden olan üç ana faktör var: tasarım hataları, imalat toleransları ve operasyonel koşullar. Bu sorunlar, sistem güvenliğini devrilme momenti, tork dalgalanması ve hassasiyet kaybı gibi parametrelerle doğrudan etkiliyor.

1. Tasarım Hataları

Redüktörün eksenel yük taşıma kapasitesi, dişli geometrisi, rulman seçimi ve şaft tasarımına bağlı. Askeri kule sürücülerinde eksenel sorunların en yaygın nedenleri:

• Yetersiz burulma rijitliği: Redüktörün şaftında tork aktarım hassasiyetini belirleyen bu parametre, eksenel yükler altında açısal iletim hatası (ATE) oluşumunu tetikliyor.
• Düşük anma torku: Redüktörün sürekli taşıyabileceği torkun uygulanan eksenel yükten düşük olması, sistem performansını ciddi şekilde zayıflatıyor.
• Yanlış rulman seçimi: Eksenel ve radyal yükleri karşılayan rulmanların sızdırmazlık performansı ve yüzey sertliği, uzun vadede redüktörün ömrünü belirliyor. Yanlış seçim, yüzey yorulması (pitting) ve dişli boşluğu artışına yol açıyor.

2. İmalat Toleransları

Redüktör üretiminde karşılaşılan tolerans sapmaları, askeri kule sürücülerinde eksenel sorunlara zemin hazırlıyor. Bu toleranslar arasında:

• Dişli hassasiyeti: Üretimdeki sapmalar, dişli boşluğu (backlash) artışına ve kayıp hareket (lost motion) eğiliminin yükselmesine neden oluyor.
• Şaft hizalama hatası: Redüktör şaftı ile kule sistemi şaftı arasındaki hizalama hatası, eksenel yük dağılımını olumsuz etkiliyor ve burulma rijitliği kaybına yol açıyor.
• Isıl işlem optimizasyonu: Dişli ve rulmanlardaki ısıl işlem sapmaları, yüzey sertliği ve aşınma direnci üzerinde doğrudan etki yaratıyor.

3. Operasyonel Koşullar

Askeri kule sürücülerinde eksenel yüklerin ortaya çıkmasına neden olan operasyonel faktörler:

• Rüzgar yükü: Açık alan operasyonlarında rüzgar, kule sistemine önemli miktarda eksenel yük bindiriyor. Bu durum, devrilme momentinin artmasına ve sistem stabilitesinin bozulmasına yol açıyor.
• Ani yön değişiklikleri: Taktik platformlardaki ani manevralar, kule sistemine dinamik eksenel yükler uyguluyor. Bu yükler, tork dalgalanması ve hassasiyet kaybına neden oluyor.
• Titreşim: Motor titreşimleri ve titreşimli ortamlarda çalışma, redüktörün torsiyonal rijitliğini azaltarak eksenel yüklerin sistem üzerindeki etkisini artırıyor.

Askeri kule sürücülerinde eksenel sorunların sistem güvenliği üzerindeki etkilerini azaltmak için bu önlemler alınmalı:

• Anma torkunun yükseltilmesi: Redüktörün sürekli taşıyabileceği tork, uygulanan eksenel yükten en az %20 yüksek olmalı.
• Rulmanların optimize edilmesi: Eksenel ve radyal yükleri karşılayan rulmanların sızdırmazlık performansı ve yüzey sertliği, sistem ömrünü doğrudan etkiliyor.
• Dijital ikiz (Digital Twin) analizi: Redüktörün sistemdeki davranışını simüle etmek ve eksenel yüklerin etkisini analiz etmek için sonlu elemanlar analizi (FEA) ve kinematik doğrulama yöntemleri kullanılmalı.

Askeri Kule Sürücülerinde Eksenel Sorunun Çözümü: Tasarım ve Uygulama Stratejileri

Askeri kule sürücülerinde eksenel sorunların çözümü, hem tasarım hem de uygulama aşamalarında özenli bir planlama gerektiriyor. Bu sorunun üstesinden gelmek için aşağıdaki stratejiler öneriliyor:

1. Redüktör Tasarımında Optimizasyon

Askeri kule sürücülerinde eksenel yüklerin sistem performansına etkisini minimize etmek için redüktörün bu parametreleri optimize edilmeli:

• Dişli geometrisi: Dişlilerin modülü ve profil açısı, eksenel yüklerin redüktör üzerindeki dağılımını doğrudan etkiliyor. Yüksek modül ve optimize edilmiş profil açısı, dişli boşluğu ve açısal iletim hatası (ATE) değerlerini azaltıyor.
• Burulma rijitliği: Redüktörün şaftında tork aktarım hassasiyetini belirleyen bu parametre, eksenel yükler altında oluşan tork dalgalanması eğilimini minimize ediyor. Rijitliği artırmak için şaft çapı ve malzeme seçimi optimize edilmeli.
• Rulman seçimi: Eksenel ve radyal yükleri karşılayan rulmanların sızdırmazlık performansı ve yüzey sertliği, sistemin ömrünü doğrudan belirliyor. Yüksek performanslı rulmanlar, yüzey yorulması (pitting) ve dişli boşluğu artışını minimize ediyor.

2. İmalat Süreçlerinde Kalite Kontrol

Redüktörün imalat sürecinde karşılaşılan tolerans sapmaları, askeri kule sürücülerinde eksenel sorunlara yol açıyor. Bu sapmaları minimize etmek için:

• Dişli hassasiyeti: Üretimdeki sapmalar, dişli boşluğu (backlash) artışına ve kayıp hareket (lost motion) eğiliminin yükselmesine neden oluyor. CNC hassasiyeti ve ısıl işlem optimizasyonu şart.
• Şaft hizalama hatası: Redüktör şaftı ile kule sistemi şaftı arasındaki hizalama hatası, eksenel yük dağılımını olumsuz etkiliyor. Bu hatayı minimize etmek için lazer hizalama yöntemleri kullanılmalı.

Sıkça Sorulan Sorular

1. 1. Askeri kule sürücülerinde eksenel yük nedir ve nasıl oluşur?

Eksenel yük, kule sisteminin ekseni boyunca uygulanan kuvvettir. Oluşumunda sistemin taşıdığı ağırlık, rüzgar yükü, ani yön değişiklikleri ve titreşim gibi dinamik etkiler rol oynar.

1. 1. Eksenel yükler devrilme momentini nasıl etkiler?

Eksenel ve radyal yüklerin bileşkesi, kule sisteminin ağırlık merkezinde devrilme momenti oluşturuyor. Yük arttıkça devrilme momenti de artıyor ve sistem stabilitesi bozuluyor.

1. 1. Burulma rijitliği eksenel yükler üzerinde nasıl bir etkiye sahiptir?

Düşük burulma rijitliği, redüktörün tork aktarımında hassasiyet kaybına yol açarak açısal iletim hatasını artırıyor. Bu durum, askeri sistemlerde hedefleme sistemlerinin doğruluğunu olumsuz etkiliyor.

1. 1. Askeri standartlar eksenel yükler için hangi sınırları öngörmektedir?

MIL-STD-810H ve AS9100 standartları, askeri kule sürücülerinde eksenel yüklerin sistem performansını riske atmaması ve acil durdurma torkunun en az 10.000 Nm olmasını gerektiriyor.

1. 1. Acil durdurma torku nedir ve neden önemlidir?

Acil durdurma torku, sistemin ani duruş sırasında maruz kaldığı maksimum tork değeridir. Bu değerin standartlara uygun olmaması, ciddi güvenlik risklerine ve ekipman hasarına yol açabiliyor.

1. 1. Eksenel yüklerin sistem ömrüne etkisi nedir?

Eksenel yükler, dişli ve rulmanlardaki yüzey yorulmasını artırarak dişli boşluğu ve kayıp hareket eğilimini yükseltiyor. Bu da redüktörün uzun vadeli performansını ve ömrünü olumsuz etkiliyor.

1. 1. Redüktör tasarımında hangi parametreler optimize edilmelidir?

Redüktör tasarımında burulma rijitliği, dişli geometrisi, rulman seçimi ve anma torku gibi parametrelerin optimize edilmesi, eksenel yüklerin sistem üzerindeki olumsuz etkilerini minimize ediyor.

Kesin olmamakla birlikte, askeri kule sürücülerinde eksenel yüklerin sistem performansı, güvenliği ve uzun vadeli bakım maliyetleri üzerinde kritik bir rol oynadığı görülüyor. Doğru tasarım, kaliteli imalat ve operasyonel koşulların özenle yönetilmesi, bu yüklerin olumsuz etkilerini en aza indirmek için olmazsa olmaz unsurlar.
